ステンレス(SUS304)パンチングメタル規格在庫品

susパンチングメタル在庫置場
susパンチングメタル在庫置場

このペ-ジでは、ステンレス(sus304)のパンチングメタル規格
在庫品のご案内をしています。パンチングメタルの販売は定尺
規格単位となりますが、ご指定寸法に切断し残共(不要の場合
スクラップ)での販売は致します。また曲げ加工やレ-ザ-加工
焼付塗装などの表面処理にも対応致しますが、定尺規格を切り
っぱなしの状態で曲げると寸法精度が悪くなりますのでご考慮
ください。

下記には、パンチングメタル規格在庫表の見方とその下に規
格一覧表を配していますのでご検討の程お願い致します。
ステンレス(SUS304)の規格在庫品は、基本的にBA材(光沢のある板)で加工後に脱脂を施した
状態で在庫していますが、一部に板厚穴やピッチにより2B材で脱脂していない商品が含まれます
。事前に申し上げるようにしていますがご注意ください。また製作上(コイルなど)化粧材を前提に
板に傷防止の為の養生をして製作していませんので、HLを含む化粧材は別注製作となります。
SUS304 BA材 パンチングメタル規格在庫品
板表面に光沢があります(両面)。但し養生なし。
SUS304 2B材 パンチングメタル規格在庫品
板表面にやや光沢があります。但し養生なし。

SUS304 BA材 パンチングメタル規格在庫品
SUS304 BA材 パンチングメタル規格在庫品

SUS304 2B材 パンチングメタル規格在庫品
SUS304 2B材 パンチングメタル規格在庫品


■ パンチングメタル規格在庫品の全体イメ-ジ

パンチングメタル規格在庫品は、下記のようなイメ-ジで仕上がっています。幅方向に対しては、上
下に約5mm~10mmの余白部分があり、長さ方向の左右は、材質や金型形状により下記の2パ
タ-ンの仕上がりになっています。パンチングメタルの種類ごとに下記のパタ-ンを御選択できるわ
けではございませんので、取り合わせ時における有効打抜寸法を計算される場合、お問い合わせ
頂く事になります。また基本的には切断してお使い頂く事を前提として製作されていますので定尺の
板寸法には、多少の誤差がその時の材料(コイル材)により出ている事、対角寸法が出ていない事
による板端部からの穴の蛇行が多少ありますので、規格在庫寸法を頼りに取り付ける事は、難しい
と思われます。
例:定尺1000mmX2000mmが1001mmX2001.5mm等。対角寸法も不正確です。

コイル抜きの場合長手方向ブツ切りになります。
コイル抜きの場合長手方向ブツ切りになります。

シ-ト抜きの場合、長手方向上画像飛型になります。
シ-ト抜きの場合、長手方向上画像飛型になります。


■ パンチングメタル規格在庫品の見方

下記の表は、パンチングメタル規格在庫品の一覧表の抜粋です。縦列にパンチングメタルの穴や
配列を表記、横列に板の厚みを表記し、交わる項目に印(○や△)が記された物が規格在庫品有
無となります。材質ごとに規格表は変わりますので、お探しの材質の一覧表をご覧ください。

【 縦 列 】 パンチングメタルの種類
金型種類(穴Xピッチ) : Xを中心に左が穴の大きさ(直径)を示し右がセンタ-ピッチを示します。
(例) 3X5 = 3DX5P = 3φX5P   D=円の直径 P=センタ-ピッチ
カタログNO.            :  当社のカタログNO.です。稲田金網総合金型パタ-ン集を御確認下さい。
開口率(開孔率) %  : この種類のパンチングメタル開口率です。

【 横 列 】 パンチングメタルの板 厚 (T=Thickness)
(例)0.8Tとは、0.8mmの板の厚みをさします。

【○ △の印について】
材質により異なりますが、○印は、鉄のパンチングメタルなら3'X6'(914mmX1829)、ステンレス
やアルミパンチングメタルなら1000mmX2000mm(通称メ-タ-板)をさし、△印は、鉄やステ
ンレスでは4'X8'(1219mmX2438)、アルミなら1250mmX2500mmをさします。両方の印が
あるものは、そのパンチングメタル規格品の両方の在庫があるという事になります。

【薄紫の網かけ部】
標準在庫でなく取り寄せになりますので、お時間がかかりますので、ご注意ください。

ステンレスパンチングメタル規格表の表記例
パンチングメタルの種類
板 厚 (T=Thickness)
金型種類(穴Xピッチ)
カタログNO.
開口率(%)
0.8T
1.0T
1.2T
1.6T
3 X 5
31
32.6
○ △
○ △
○ △
○ △
6 X 8
61
50.9



○ △
20X30
97
40.2



○ △

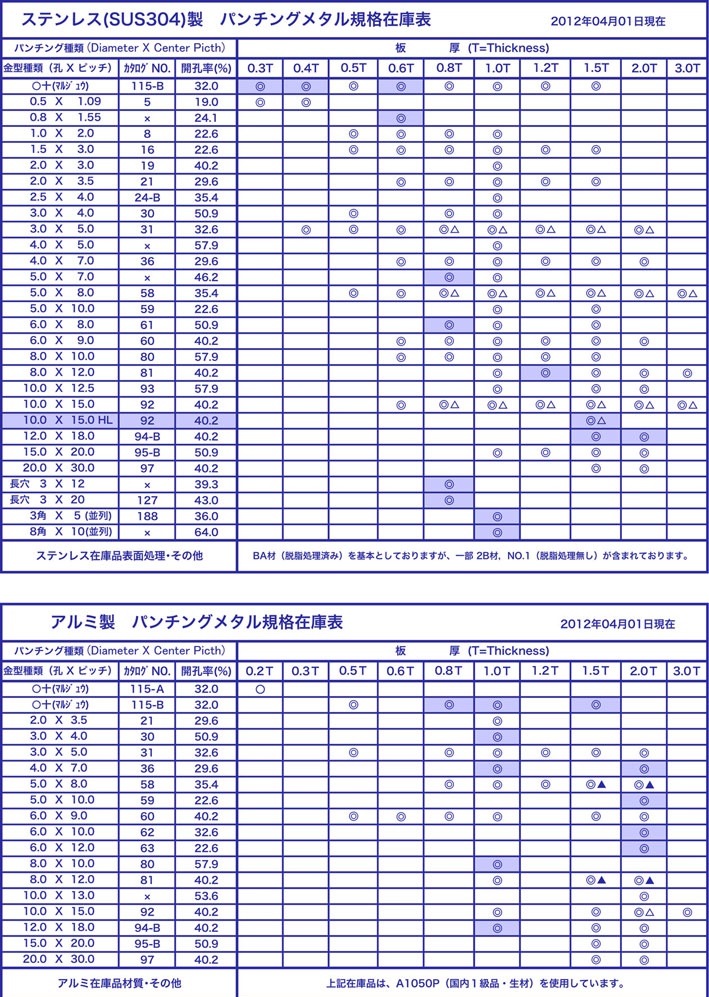

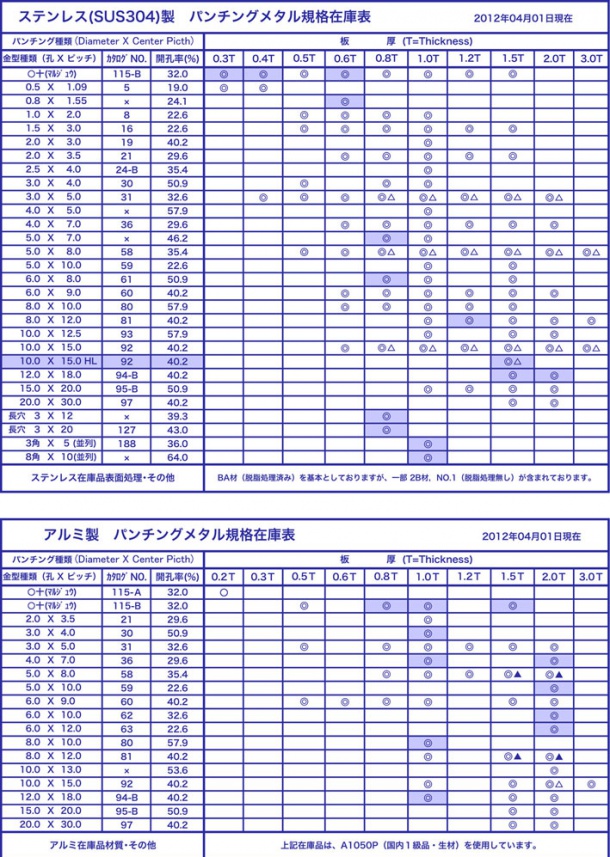

ステンレス(SUS304)パンチングメタル規格在庫表

ステンレス(SUS304)パンチングメタル規格在庫一覧表 20110401
ステンレス(SUS304)パンチングメタル規格在庫一覧表 20110401



当社対応パンチングメタル2次加工のご説明

【パンチングメタル製品別用途例の御案内】

◆鉄板パンチングメタル定尺規格在庫品
御用途に応じて、板厚・穴Xピッチ・開孔率(開口率)を豊富な標準在庫表から御選択頂けますので、ご
希望のパンチングメタルがございましたら、短納期が実現します。また、1枚からでも販売可能ですの
で、在庫の有無及び価格をお問い合わせ下さい。尚、パンチングメタル規格在庫品は表面処理されて
いませんのでご注意ください。

◆ステンレス(SUS304)パンチングメタル定尺規格在庫品
御用途に応じて、板厚・穴Xピッチ・開孔率(開口率)を豊富な標準在庫表から御選択頂けますので、ご
希望のパンチングメタルがございましたら、短納期が実現します。また、1枚からでも販売可能ですの
で、在庫の有無及び価格をお問い合わせ下さい。尚、パンチングメタル規格在庫品は、BA材または
2B材で、養生して抜いていませんので、化粧材向けの御使用には向いておりません。HL(ヘアライン)
等、別注品で御相談下さい。

◆アルミパンチングメタル定尺規格在庫品
御用途に応じて、板厚・穴Xピッチ・開孔率(開口率)を豊富な標準在庫表から御選択頂けますので、ご
希望のパンチングメタルがございましたら、短納期が実現します。また、1枚からでも販売可能ですの
で、在庫の有無及び価格をお問い合わせ下さい。尚、パンチングメタル規格在庫品は生材で表面処理
されていませんのでご注意ください。(別途パンチングメタル各種表面処理対応)
◆各種建材向パンチングメタル
外装用化粧建材・内装用建築装飾金物・各種建築金物用・フェンス・階段手摺用・アルミ天井材・アルミ
目隠しパネル・ステンレス腰板パネル・カウンター腰板パネル・スチール家具・換気口用ステンレス外
壁パネル・各種パーティションパネル・アルミ庇用・ステンレス水抜きパネル・サッシ・防鳥用・ディスプレ
イ用化粧板・棚板・デザインパンチングメタルパネル。『アルミ建材用パンチングメタル金型』から御選
択頂きますと便利です。
◆各種設備向パンチングメタル
空調機外箱用・クリーンルーム・スピーカー他音響用・振動ふるい・各種プラント・遠心分離機用・防護
柵・安全柵・落下防止食品関係各種加工搬送用・洗浄及熱処理ライン搬送用・各種選別機用・ストレー
ナー・オイルエレメント・洗浄カゴ向けに、パンチングメタル規格在庫品や別注パンチングメタルを製作
させて頂いております。
別注対応パンチングメタルは、御用途により、材質・板厚・穴(孔)径・センターピッチ・配列・寸法・開孔
率(開口率)を選べます。パンチングメタル加工後の切断や曲加工やレ-ザ-加工等の各種加工や、
表面処理その他パンチングメタルに付随する加工を総合的に対応いたしますので、営業部まで御相談
下さい。

【当社取扱材質】
鉄板材 :鉄板(SPCC・SPHC-P・SS400・SS41 ) 表面処理鋼板(ボンデ・亜鉛鉄板(SPG)・スーパ-ダイマ)
ステンレス線材 :SUS304・SUS316・SUS316L・SUS310・SUS310S・SUS430・Ni(ニッケル) 他
ステンレス板材 :材質は線材同様。表面仕上(N0.1・2B・BA・HL(ヘヤ-ライン)・鏡面・バイブレ-ション)他
アルミ板材 : A1050P・A1100P・A5052P・A6063他 アルマイト仕上材(クリア)・輸入アルミ材 他
その他の取扱金属 : 真鍮・銅・ブロンズ・リン青銅・チタン・インコネル・ハステロイ・ヘルテン 他

【当社パンチングメタル製品加工】
ハサミ切断・ハンドシャ-・台切り・スリッタ-・型抜き・プレス加工・セットプレス・金網曲加工・シャ-リング
曲加工(各種ベンダ-・折り曲げ機・ロール)・レ-ザ-加工・タレパン加工・パンチ加工・セットプレス
旋盤加工・エンドミル切削・ボ-ル盤穴明・各種溶接加工(アルゴン溶接・スポット溶接・半自動溶接他) 他

【当社取扱製品表面仕上】
焼付塗装(アクリル焼付塗装・ウレタン焼付塗装・フッソ焼付塗装・メラミン焼付塗装・粉体焼付塗装・錆止め他)
各種研磨仕上(ヘヤ-ライン・バイブレ-ション・サテン・鏡面他)
ショット仕上(サンドブラスト・ビ-ズショット他)
アルマイト仕上・電解着色仕上・電解研磨仕上・ワイヤ-ブラシ仕上・各種錆(さび)仕上
各種染色仕上(黒・赤)他

【当社製品寸法の単位表記】
mm(ミリ)・m(1m=1000mm)・尺(1尺=303.03mm)・寸(1寸=30.3mm)・フィ-ト(1フィ-ト=304.8mm)・㎡(平米)
μ(ミクロン) 1000μ=1mm・kg(1kg=1000g)・mesh(メッシュ) 1インチにおける網目数・mm目・φ(パイ) 他

【パンチングメタル製品の単位表記と意味】
穴の大きさ:φ(パイ)、D = DIAMETER = 穴の直径 P = CENTER PICH = 穴と穴の中心から中心
T = THICKNESS = 板の厚み 穴の配列(60度千鳥・45度角千鳥・並列・逆千鳥)

【当社取扱製品のJIS規格】 パンチングメタルはJIS規格なし。
エキスパンドメタル JIS G 3351 ・ 溶接金網 JIS G 3511 ・ 菱形金網 JIS G 3552
クリンプ金網 JIS G 3553・亀甲金網 JIS G 3554 ・ 織金網 JIS G 3555
工業用織金網 JIS G 3556 ・ 標準ふるい JIS Z 8801-1
