パンチングメタルCADイメ−ジ図面集 (パンチング屋どっとネット)

このペ−ジでは、パンチングメタルをよく御使用頂くご用途別に、実際のパネル寸法に割り
つけた場合、パンチングの穴が板形状においてどのように配列されるか、また余白を設けた
場合のイメ−ジなど図面上で御検討頂く為に描いてみました。下の図面をクリックしますと
少し大きな図面が開きます。また図面下に図面詳細番号(図番①〜)設けていますのでクリッ
ク頂きますと拡大図が開きます。
下記の図面はパンチングメタルのパネルに特化しておりますので、関係する取付下地やそれに
伴うパネルのクリアランス等は考慮しておりません。あくまでもイメ−ジ図として御推察下さい。
このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン集』の御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できま
すが、四角形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方
に関して相当なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は
下記をクリック下さい。

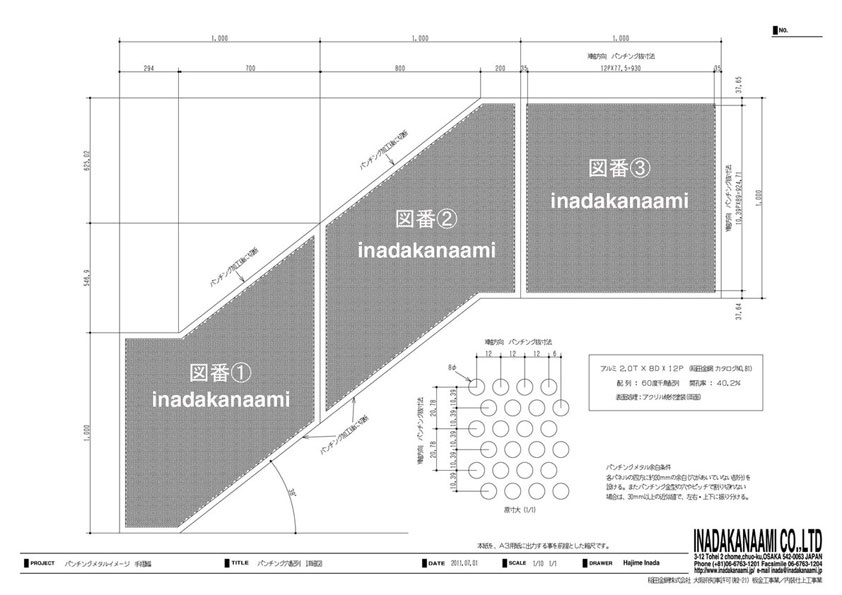

① 階段手摺向 パンチングメタルイメ−ジ図面

下図は、階段手摺向パンチングメタルのイメ−ジ図です。各パネルの四方に30mmの余白
(パンチングの穴がない部分)を設けています。よくある事例として下地が30X30の角パイ
プの為に、下地が見えないように30mm以上の近似値の余白にします。また60度千鳥配
列の為、HとWに対しての抜き方向を統一する必要があり、ここではH方向をパンチング
のY軸、W方向をパンチングのX軸に統一して各パネルの穴位置を割り付けます。まず図
番③の四角形のパネルを基本に割付ます。図面は板の端から穴のセンタ−までの数値。35
と記載の箇所は35-4で板の端から穴の端までは31mmとなります。

斜めの部分については、斜辺角度が38度に対し、パンチングの穴配列が60度なので斜辺
にそってきれいに配列されません。斜辺から内側に30mmはいった打抜かないラインにか
かる穴を除外すると少しジグザグに余白が残るイメ−ジになりますが離れてみるとあまり
強調されません。

材 質 : アルミ(A1050P又はA1100P)
板 厚 : 2.0T
金 型 : 8DX12P (60度千鳥配列)
NO.  : 当社カタログNO. 81

表面処理 : アクリル焼付塗装(両面)
下記の図面をクリックしますと拡大図が見れます。また図面下の各項目をクリック頂きます
と下記図面の条件の詳細や斜辺部の拡大イメ−ジ図、図番①〜③の拡大図がご覧いただけま
す。

階段手摺部パンチングメタルイメ−ジ図   作図:稲田肇
階段手摺部パンチングメタルイメ−ジ図   作図:稲田肇



② 天井ダウンライト部開口向 パンチングメタルイメ−ジ図面

下図は、天井パネル等にパンチングメタルを使用する場合によくある『ダウンライト』部の
打抜条件を紹介しています。左はダウンライト用の穴の周囲に余白(打ち抜かない箇所を設
ける)があるパタ−ンです。円形の余白ラインに対し60度千鳥配列のパンチングですから
きれいには配列されません。右図は、ダウンライト用開口に余白を設けないブツ切りタイプ
になります。開口部に対して穴が全てかけてしまいます。下図またはテキストリンクをクリ
ックすると詳細説明つきの拡大図のペ−ジに移動します。

天井ダウンライト部 縁有イメ−ジ  作図:稲田肇
天井ダウンライト部 縁有イメ−ジ  作図:稲田肇

天井ダウンライト部 縁なし  作図:稲田肇
天井ダウンライト部 縁なし  作図:稲田肇


③ ロゴや文字入れ時の部分抜き パンチングメタルイメ−ジ図面

ロゴや文字を入れる場合のパンチングメタルイメ−ジ  作図:稲田肇
ロゴや文字を入れる場合のパンチングメタルイメ−ジ  作図:稲田肇

左図は、壁面やサインパネルなどにロゴや文字
を取り付けるスペ−スをパンチングしない場合の
イメ−ジ図です。御選択された穴やピッチにより
御希望の余白寸法と誤差がある場合がございま
すが、基本的にパンチングのどの部分にも余白
部を設ける事ができます。

また左図は、アルミ2.0TX8DX12Pのパンチン
グメタルでW800mmXH1000mmのパネルに
周囲約30mmの余白を設け、ロゴ部は350mm
X350mm近似値、文字部は100mmX450mm
の近似値を打ち抜かないイメ−ジです。

左の図を【クリック】しますと拡大図掲載の詳細ペ
−ジへ移動します。

④ 任意Rライン部分抜き パンチングメタルイメ−ジ図面

パンチングメタルイメ−ジ図面 任意Rライン      作図:稲田肇
パンチングメタルイメ−ジ図面 任意Rライン      作図:稲田肇

左図は、アルミ2.0TX8DX12Pのパンチング
メタルでW800mmXH1000mmのパネルに
周囲約30mmの余白を設け、そこに任意のR
ライン(赤色)を2本入れそのR間にさらに余白
を設けました。

図面上で描き入れられたラインに対し、穴配
列の有無を決定するだけですから、特別な制
限はありません。但しパンチングメタルの60度
千鳥配列は変わらないので、ラインに対し段が
ついたように見える事は避けられません。図形
により細かいピッチにすると段は少なくなります
が、コストの問題も発生しますのでご考慮くだ
さい。

左の図を【クリック】しますと拡大図掲載の詳細ペ
−ジへ移動します。

⑤ 菱形ライン部分抜き パンチングメタルイメ−ジ図面

パンチングメタルイメ−ジ図 菱形ライン 作図:稲田肇
パンチングメタルイメ−ジ図 菱形ライン 作図:稲田肇

左図は、アルミ2.0TX8DX12Pのパンチングメタル
でW800mmXH1000mmのパネルに周囲約30
mmの余白を設け、そこに菱形を表すライン上に
打ち抜かない部分を設け描いてみました。

この図は、60度千鳥配列のドット上のラインです
のできれいなラインでパンチングが配列されます。

これは、あくまでもパンチングパタ−ンの1例で
すから、菱形を細かくする事や、変形のパネルを
60度にそったラインで打ち抜くイメ−ジなどのイ
メ−ジとしてご覧ください。


左の図を【クリック】しますと拡大図掲載の詳細ペ
−ジへ移動します。

⑥ 三角ライン部分抜き パンチングメタルイメ−ジ図面

パンチングメタルイメ−ジ図面 三角形ライン      作図:稲田肇
パンチングメタルイメ−ジ図面 三角形ライン      作図:稲田肇

左図は、アルミ2.0TX8DX12Pのパンチング
メタルでW800mmXH1000mmのパネルに
周囲約30mmの余白を設け、そこに三角形を
表すライン上に打ち抜かない部分を設け描い
てみました。

この図は、60度千鳥配列のドット上のライン
ですのできれいなラインでパンチングが配列
されます。

これは、あくまでもパンチングパタ−ンの1例
ですから、三角形を細かくする事や、変形の
パネルを60度にそったラインで打ち抜くイメ
−ジなどのイメ−ジとしてご覧ください。


左の図を【クリック】しますと拡大図掲載の詳
細ペ−ジへ移動します。

⑦ 装飾パンチングメタル金型 NO.205 CAD原寸図(縮尺 1/1 1/5 )

装飾柄NO.205詳細図  作図:稲田肇
装飾柄NO.205詳細図  作図:稲田肇

NO.205の金型は、楕円4つに囲まれた剣十字
金型と単独の剣十字金型の固定の組型になって
います。

左図のように任意寸法に対し四方に余白を設け
た場合、縦列右と横列下に剣十字だけが打ち抜
けれた配列になります。これは固定金型の配列
上変更する事ができませんのでご了承ください。


左の図を【クリック】しますと拡大図掲載の詳細
ペ−ジへ移動します。
