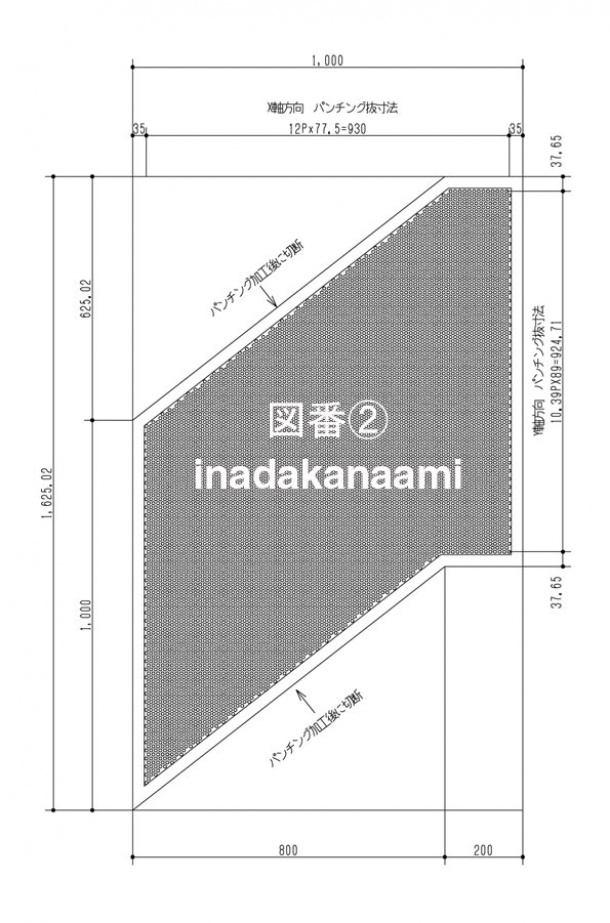

階段手摺向パンチングメタル図面 図番②拡大図

別紙全面図の図番②の拡大図となります。階段手摺の角度が38度ですが、パンチングメタ
ルは60度千鳥配列の為、斜辺にそってきれいに穴は配列されません。下図において、斜辺
から内側に30mmはいった余白ライン(穴を打ち抜かない境界)に触れる穴の配さないように
すると下記のようになり、やや段のついた状態になります。穴やピッチによりますが、離れ
たところで見るとシルエットとして目立たなくなる事もあります。パンチングの抜き寸法や
抜き方向は図番③の四角形を基準としています。

パンチングメタルCAD図番②拡大図   作図:稲田肇
パンチングメタルCAD図番②拡大図   作図:稲田肇



このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン集』の 御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できま
すが、四角 形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方
に関して相当 なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は
下記をクリック下さい。

上記図面集作図 : 稲田金網株式会社 稲田肇
