新装飾柄パンチングメタル金型パタ−ン NO.186 (2012年改訂版)

下記画像はすべて85mmX85mmの原寸で編集加工していますが、お使いのモニタ−そ
の他のPC環境により寸法が前後しますので、原寸イメ−ジ画像として御推察ください。また
下記画像は、アルミパンチングメタルをアクリル焼付塗装(稲田金網標準シルバ−細目)した
パネルをブル−に塗装した背景で撮影しています。穴部の影により多少色の違いがあります

装飾柄パンチングメタル厳選16 NO.186
装飾柄パンチングメタル厳選16 NO.186

装飾柄金型パタ−ン NO.186 の製作可能
デ−タ
すべて横抜(タタミ目)の抜き方向になります。

【材料が鉄の場合】
対応できる板厚 : 1.0T 1.2T 1.6T

【材料がステンレス(SUS304)の場合】
対応できる板厚 : 1.0T 1.2T 1.5T

【材料がアルミの場合】
対応できる板厚 : 1.5T 2.0T
その他の材料は都度御相談下さい。
2.5Tと3.0Tは2016.07.11非対応
になりました。

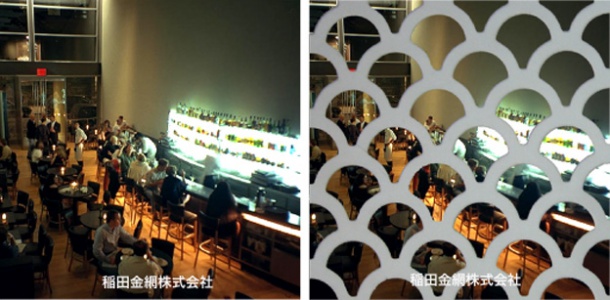

NO.186イメ−ジテスト画像 (BAR2階手摺にパンチングメタル設置想定)

装飾柄パンチングメタル金型パタ−ン NO.186 設置イメ−ジ
装飾柄パンチングメタル金型パタ−ン NO.186 設置イメ−ジ


大きなサイズ等でのパンチングメタル分割による模様の目合わせ

NO.186 2枚製作の 目あわせ画像
NO.186 2枚製作の 目あわせ画像

パンチングメタルの施工範囲が大きくて1枚
ものでは製作できないパネルで、かつ意匠的
に模様のつながりが必須である場合、ジョイ
ント部の模様を合わせる為に、タレパンのニ
ブリング切とシャ-リングを併用して切断し、
左の『inadakanaami』文字上のライン上の
ように目合わせすることができます。
(画像クリックでジョイント部拡大画像がみ
れます。ただし、あらかじめ図面上で割り付
け、デ−タをつくらなければなりませんので
費用はかかります。

下記のカタログ(PDF)やデジタルカタログの金型画像は、A4で出力して頂くと各厳選装飾
金型のパンチングメタルの原寸大となっています。(基本85mmX85mmの大きさ)


上図柄以外のの金型につきましては、別サイト稲田金網
株式会社パンチングメタルデジタルカタログにてご紹介
しています。左バナ−をクリックして下さい。
(Adobe Fiash Playerが必要です)
