パンチングメタルのニブリングカット


パンチングメタルのパネルが平行四辺形など
斜辺切断が伴う場合や部分的に切欠が必要
な場合でパンチングメタル加工時にタレパン
加工がともなう場合などにニブリングカット(追
い抜き加工)で必要部分を切断します。パンチ
ングメタル加工や取付穴加工等と同工程でお
こなえる為、段取りが良くコスト面でも優位な
場合が多々ありますが、加工方法としては、

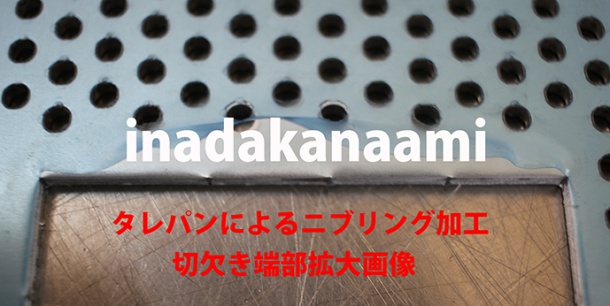

例えば長角10X30の金型で、28P等で重な
りながら追い抜いていく為、左画像のように
表面と板厚部に跡が残ってしまいます。
切断の小口が見えない場合(化粧として見えない場合、取付部品等で切り口が隠れてしまう場合)
は、このままでお使い頂けると思いますが、不可の場合この部分をサンダ-等で擦って仕上げる
必要があります。(四角形の開口等の切欠きでサンダ-が入らない場合もあります)

化粧パネル前提でのパンチングメタルなら、別工程でレ-ザ-加工による仕上げが妥当です。

パンチングメタルの御使用条件や御用途によりコスト面を含め御検討の程お願い致します。
通常の四角形などは、シャ-リングで切断しますので上記画像のような問題は起こりません。

パンチングメタルの切下記 タレパンによるニブリング加工
パンチングメタルの切下記 タレパンによるニブリング加工
