ドットパンチア-ト(装飾向パンチングメタル)

(ドットパンチア-トAタイプ新金型のお知らせ 2015/06/05)
新金型として、Aタイプが対応できるようになりました。但し、従来金型(小径4.5φ&大径8φ)から
小径は4φ、大径7φへと変更されています。センタ-ピッチ及び配列の変更はございません。詳細
イメ-ジ図は、下図の新AタイプのCAD図をご覧ください。

(重要なお知らせ)
下記ドットパンチア-トのAタイプ(4.5φ&8φ/12P)は、現在金型及び機械不良の為、製作を見合
わせています。再開または新しい金型への移行が進みましたらネット上でお知らせいたします。Bタ
イプは対応しています。もしBタイプに近い金型でお考えの場合は、当社営業部にご相談ください。

ドットパンチア-トとは、金属板に孔を明けるパンチングメタル加工によって、描かれた絵や模様及
び画像などを表現する加工方法です。パンチングメタルのデ-タの作成はシンプルで頂いたデ-タ
を読み込み専用ソフトでパンチングメタルの孔デ-タに置き換えます。また画像がアナログならスキ
ャナで読み込みます。点描画と同じ手法。金型は、大小の2種類の孔を使用し、小さい孔は全面に
配列させ画像の要所に大きい方の孔を配列させる事で、模様を際立たせます。金型の組合せは、
下のA、Bの2パタ-ンです。
ドットパンチア-ト標準Aタイプの原寸図

ドットパンチア-トAタイプ寸法詳細図
ドットパンチア-トAタイプ寸法詳細図

物件の多くは、AとBでは比較的穴が小さく意
匠表現がしやすい事から、Aタイプ(4φ&7φ)
の方をを御選択されるケ-スが多くあります。
そこで、絵画や模様等のイメ-ジではありませ
んがAタイプでCAD図で描いたイメ-ジパンチ
ングメタル図面集(ランダム抜きやグラデ-ショ
ン表現)を御用意しましたので是非ご覧下さい。

左の穴配列イメ-ジ図または、下記のテキスト
リンクをクリック頂きますと、Aタイプで描いたい
イメ-ジパンチングメタル図面集に移動します。

ドットパンチア-トBタイプ寸法詳細図
ドットパンチア-トBタイプ寸法詳細図

左のパンチタイプは、小穴4φ、大穴10φで構
成されたBタイプです。両方の穴が明いた部分
の開口率は、高いので部分的また全体的に開
口率を要する表現には適しています。

このBタイプのCADイメ-ジ図は現在御用意
がございません。

下記の事例画像の『木』のパンチングメタル
がこのタイプで製作した事例となります。
ドットパンチア-トで表現するパネルの大きさが小さいと上記の孔の組み合わせでは、複雑な孔
の表現ができない場合があります。下のイメ-ジ画像でも画面上では、白黒の表現となっていま
すが、実際には孔が明いて透けているので孔のインパクトは薄れますので原画をお考えの場合
その効果をいかす画像をおつくりいただきますとドットパンチパネル特有の表現ができます。

デ-タは、実際製作パネルの縦横の比率に応じた物をご用意ください。(模様の割付重要)

デザイン担当がおられなくてお困りのお客様は御相談によりお受けします。(デザイン別途費用)

著作権が問題になる画像は、対応できませんのでで事前に御確認下さい。

【ドットパンチア-ト製作対応条件】
材 質 : アルミ専用  板厚 1.5T または は2.0T に対応
寸 法 : max:1250mmX2500mm 以下。

ドットパンチア-トのデ-タ変換イメ-ジ-1

左の花柄の画像を上記Aパタ-ンで孔を明けたイメ-ジです。パンチングメタルパネルの大きさは
H 1125mm X W 1500mm を想定しています。黒っぽく見える部分に大きな孔が配列されます。




ドットパンチア-トのデ-タ変換イメ-ジ-2

左の世界地図の画像を上記Aパタ-ンで孔を明けたイメ-ジです。パンチングメタルパネルの大きさ
は H 1125mm X W 1500mm を想定しています。黒っぽく見える部分に大きな孔が配列されます。




施工例画像(ドットパンチア-ト/パンチングメタル)

穴やピッチが細かいわけではない為、模様は比較的柔らかに表現されます。その為文字や画像を
くっきりと表現するには、大きな寸法の板(または分割した大きなでの表現も含む)などで製作する
か、くっきり模様が浮き上がらない事を前提としたデザインを想定頂くことが必要です。








その他の装飾パンチングメタル表現

ドットパンチア-トは、小穴が全面に配される為ロゴや文字などをはっきりと浮かび上がらせたい場合
には、意匠的には不向きかもしれません。アウトライン化したデ-タをDXFまたはDWGに変換したデ
-タを頂きましたら、ロゴや文字部分だけをパンチングメタル加工する、又はしない等の加工ができま
す。更に当社の建材用アルミパンチングメタル金型パタ-ン集の中からお好きな金型を選んで頂く事
もできますので自由度も高くなります。(現在はイラストレ-タのデ-タからの変換は当社ではうまくで
きません。デ-タを頂く場合、DXFまたはDWGのデ-タでお願いいたします。)

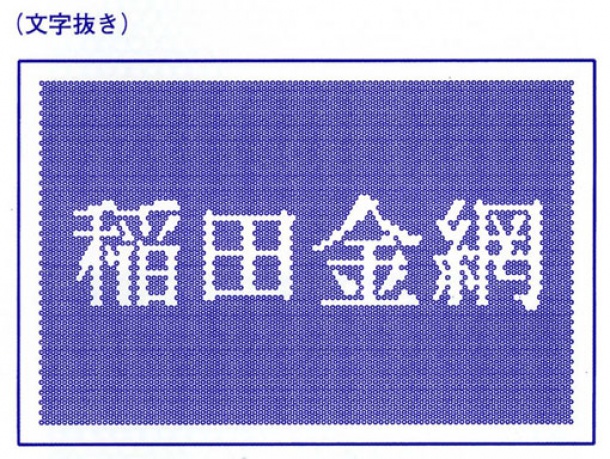

稲田金網文字抜きパンチングメタルイメ-ジ
稲田金網文字抜きパンチングメタルイメ-ジ


ロゴをパンチングメタルで表現



上記はあるブランドのロゴをパンチングメタルで表現した例です。どちらもパンチングしていない部分が
多い事、材質がステンレスである事からパンチングメタルの歪を当初から懸念していました。

パンチングメタルのひずみは、加工後に矯正レベラ-で板の伸びを分散して修正しますが、抜いていな
い部分は、板が全く伸びていないのでうまく分散できず、歪が残る事が多く、さらに左画像は2.5φ
右画像は穴と穴の間が2mm以下で隙間がない等、悪条件がありました。

ただ今回は、試作時に色々なスタッフの工夫がみのり、ほぼ歪みはなくおさまりました。


当社パンチングメタル対応詳細

【当社取扱材質】
鉄板材 :鉄板(SPCC・SPHC-P・SS400・SS41 ) 表面処理鋼板(ボンデ・亜鉛鉄板(SPG)・スーパ-ダイマ)
ステンレス線材 :SUS304・SUS316・SUS316L・SUS310・SUS310S・SUS430・Ni(ニッケル) 他
ステンレス板材 :材質は線材同様。表面仕上(N0.1・2B・BA・HL(ヘヤ-ライン)・鏡面・バイブレ-ション)他
アルミ板材 : A1050P・A1100P・A5052P・A6063他 アルマイト仕上材(クリア)・輸入アルミ材 他
その他の取扱金属 : 真鍮・銅・ブロンズ・リン青銅・チタン・インコネル・ハステロイ・ヘルテン 他

【当社2次製品加工】
ハサミ切断・ハンドシャ-・台切り・スリッタ-・型抜き・プレス加工・セットプレス・金網曲加工・シャ-リング
曲加工(各種ベンダ-・折り曲げ機・ロール)・レ-ザ-加工・タレパン加工・パンチ加工・セットプレス
旋盤加工・エンドミル切削・ボ-ル盤穴明・各種溶接加工(アルゴン溶接・スポット溶接・半自動溶接他) 他

【当社取扱製品表面仕上】
焼付塗装(アクリル焼付塗装・ウレタン焼付塗装・フッソ焼付塗装・メラミン焼付塗装・粉体焼付塗装・錆止め他)
各種研磨仕上(ヘヤ-ライン・バイブレ-ション・サテン・鏡面他)
ショット仕上(サンドブラスト・ビ-ズショット他)
アルマイト仕上・電解着色仕上・電解研磨仕上・ワイヤ-ブラシ仕上・各種錆(さび)仕上
各種染色仕上(黒・赤)他

【当社製品寸法の単位表記】
mm(ミリ)・m(1m=1000mm)・尺(1尺=303.03mm)・寸(1寸=30.3mm)・フィ-ト(1フィ-ト=304.8mm)・㎡(平米)
μ(ミクロン) 1000μ=1mm・kg(1kg=1000g)・mesh(メッシュ) 1インチにおける網目数・mm目・φ(パイ) 他

【パンチングメタル製品の単位表記と意味】
穴の大きさ:φ(パイ)、D = DIAMETER = 穴の直径 P = CENTER PICH = 穴と穴の中心から中心
T = THICKNESS = 板の厚み 穴の配列(60度千鳥・45度角千鳥・並列・逆千鳥)

【当社取扱製品のJIS規格】 パンチングメタルはJIS規格なし。
エキスパンドメタル JIS G 3351 ・ 溶接金網 JIS G 3511 ・ 菱形金網 JIS G 3552
クリンプ金網 JIS G 3553・亀甲金網 JIS G 3554 ・ 織金網 JIS G 3555
工業用織金網 JIS G 3556 ・ 標準ふるい JIS Z 8801-1

【建設業の許可】
大阪府知事許可(般-26) 板金工事業/内装仕上工事業   2級施工管理技士在籍。
