建材用アルミパンチングメタル金型パタ-ン集

このペ-ジでは、当社のパンチングメタル金型パタ-ンの中から、主に建材用途向けに厳選さ
れたアルミ用の金型集を掲載しご紹介しています。建材用途では、階段の手摺・内外装の壁面
化粧材・天井パネル各種パ-ティション・サイン・モニュメント等々、物件やご用途により様々な
寸法や形状が考えられます。ここでご紹介している金型群は、クラスタ-(複数本のパンチ針の
集まり)と単パンチとの組み合わせにより従来からの四角形の周囲に御希望の打抜範囲を容易
に実現するだけでなく、階段手摺でよくある平行四辺形型や三角形形状、R図形をはじめとする
色々な変則的な形状に対しても、細かなパンチング範囲や余白の指定を容易にし、従来のパン
チングメタル工法に比べ、スム-ズなデ-タ移行によるコスト安を実現します。またデザインデ
-タ(DXF,DWG他)を頂ければ、穴で描く様々なパンチア-トやグラデ-ションなどを描く事が
できますので、金型パタ-ンを御選択頂く際に是非下記の金型パタ-ン集をご検討下さい。
尚、各金型パタ-ン表記の下部に対応可能な板厚を表記しておりますが、変型抜きがなく四
角形主体のパンチングメタルの場合は、表記以外の板厚にも対応できますので御相談下さい。

また、材質がステンレスや鉄の場合にも板厚や製作寸法や条件により対応できる場合もござ
いますので詳細をご記入の上、当社営業部まで御相談下さい。

建材用アルミパンチングメタル
建材用アルミパンチングメタル


左記は、『建材用アルミパンチングメタルデジタルカタログ』です。
上記テキストか左画像をクリック頂きますとご覧頂けます。(10P)
デジタルカタログでは、見開きの閲覧はもちろんの事、全体また
は必要な部分だけの、PDFダウンロ-ドや印刷出力が可能です。

ご利用頂くには、お客様のパソコンに『Adobe Flashplayer』が
インスト-ルされている必要がありますので、ご注意ください。

もしご利用できない場合は、下記をテキストリンクをクリック頂い
てPDFをダウンロ-ド頂くか、下部に掲載の画像をご覧下さい。


下図柄以外のの金型につきましては、別サイト稲田金網株式会社
パンチングメタルデジタルカタログにてご紹介しています。
左バナ-をクリックして下さい。(Adobe Fiash Playerが必要です)

建材用アルミパンチングメタル金型パタ-ン集 (jpeg 1~8ペ-ジ 原寸外)

下記カタログ画像をクリックすると対象カタログピックアップペ-ジヘ移動します。

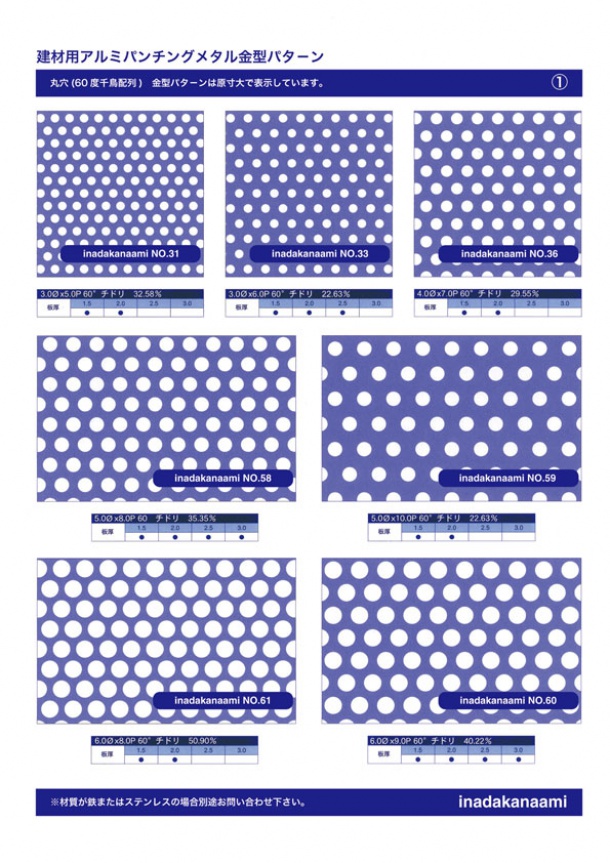

建材用パンチングメタル金型パタ-ン1
建材用パンチングメタル金型パタ-ン1

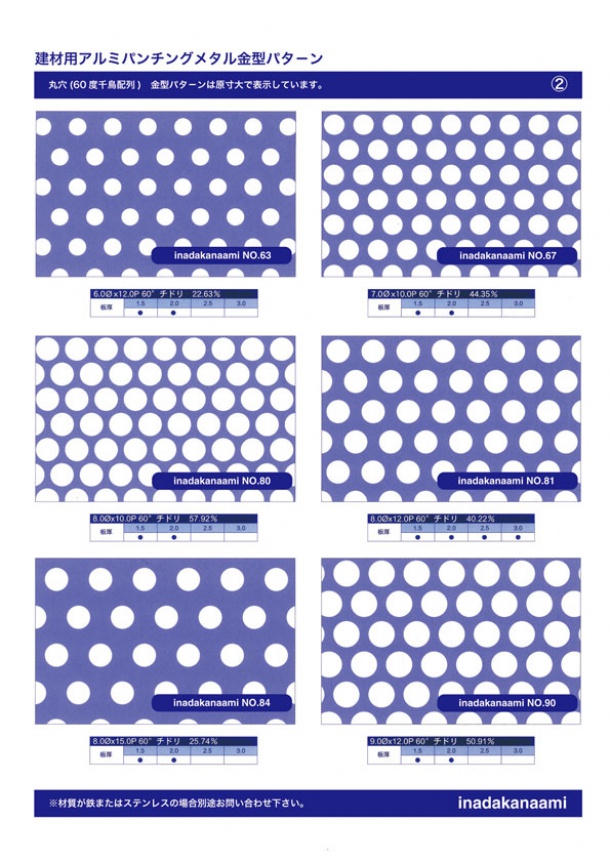

建材用パンチングメタル金型パタ-ン2
建材用パンチングメタル金型パタ-ン2

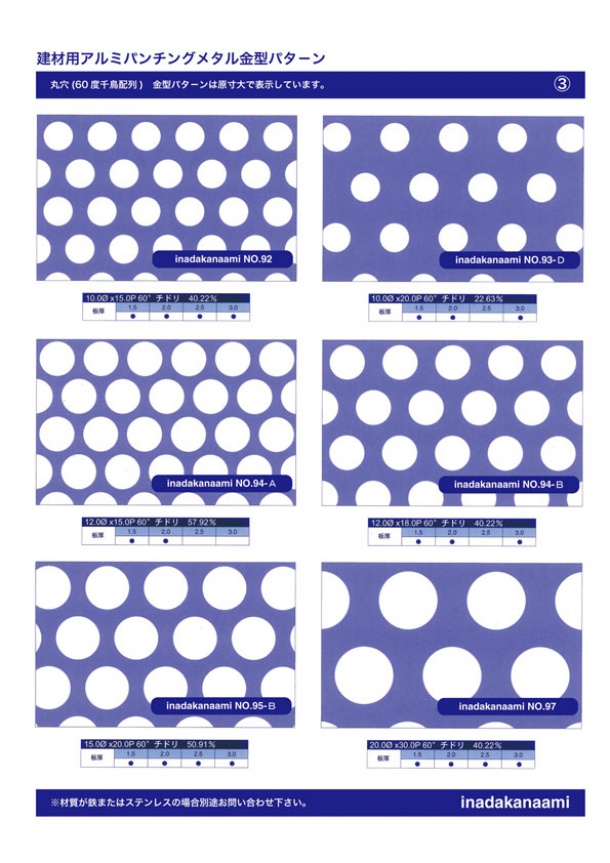

建材用パンチングメタル金型パタ-ン3
建材用パンチングメタル金型パタ-ン3

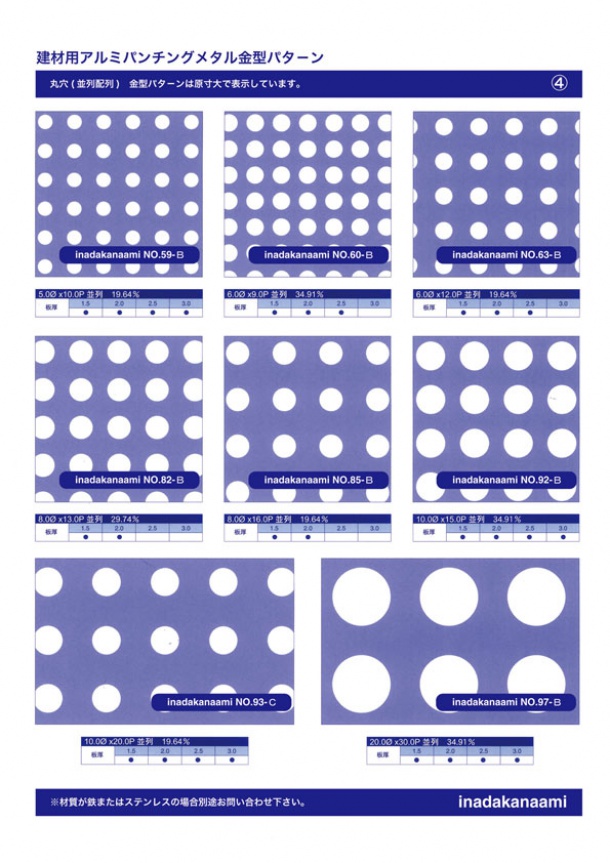

建材用パンチングメタル金型パタ-ン4
建材用パンチングメタル金型パタ-ン4

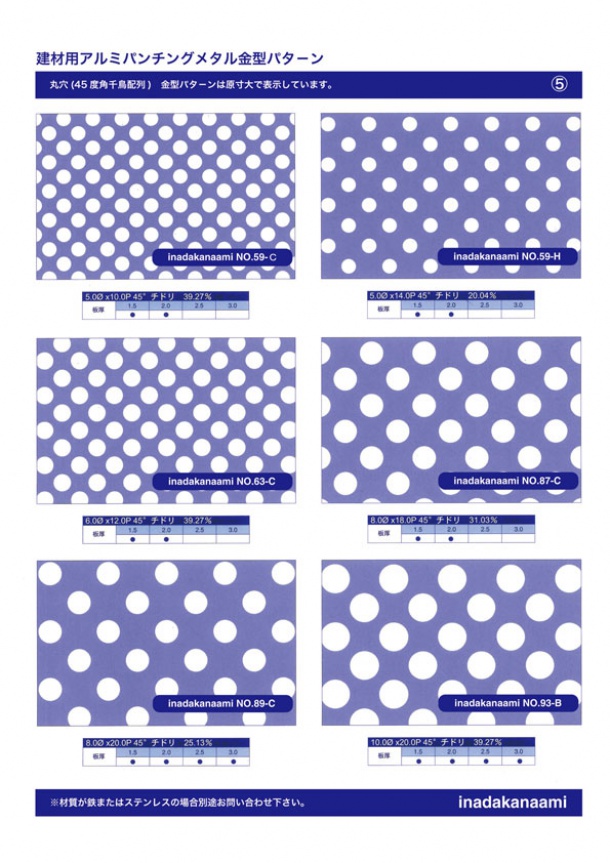

建材用パンチングメタル金型パタ-ン5
建材用パンチングメタル金型パタ-ン5

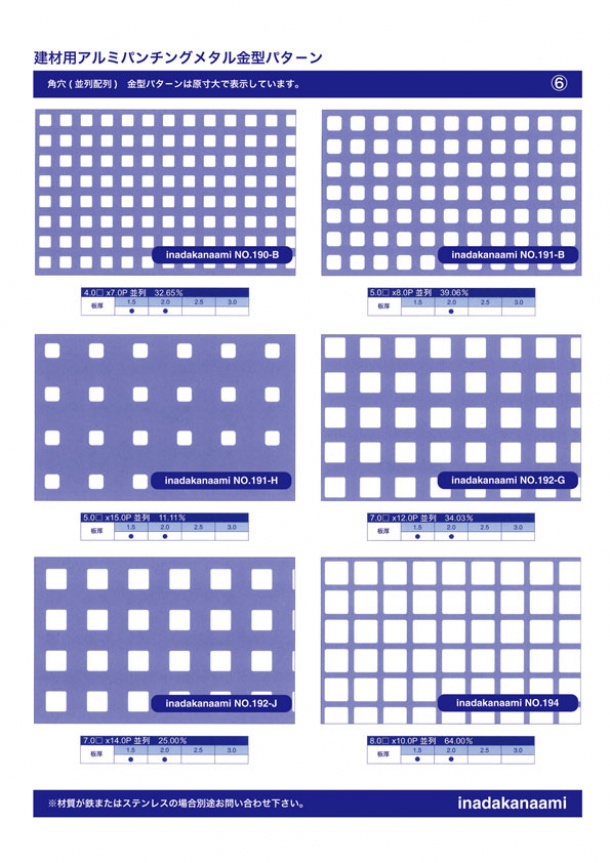

建材用パンチングメタル金型パタ-ン6
建材用パンチングメタル金型パタ-ン6

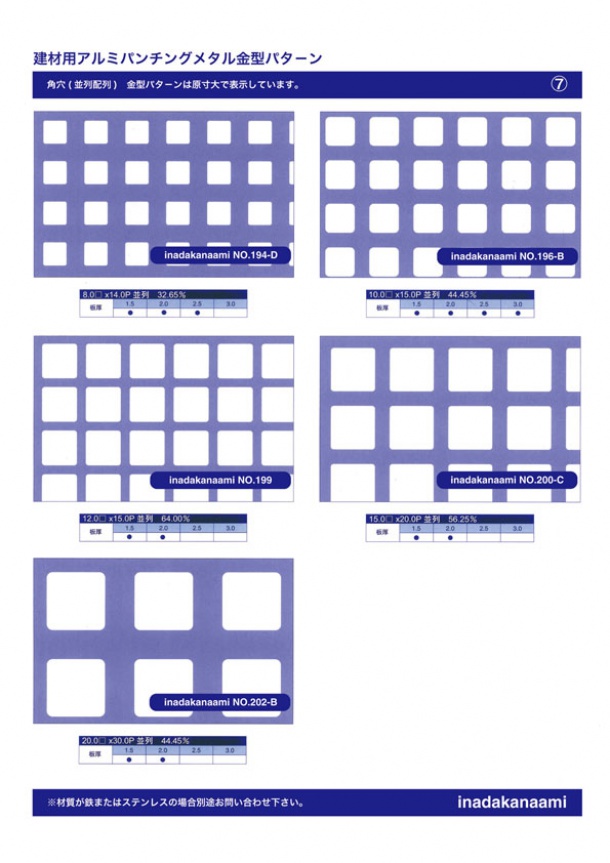

建材用パンチングメタル金型パタ-ン7
建材用パンチングメタル金型パタ-ン7

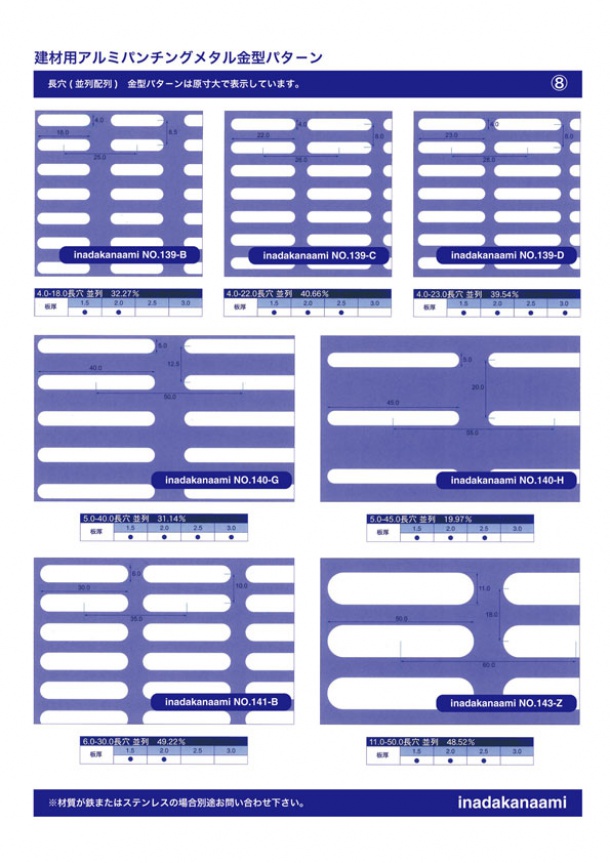

建材用パンチングメタル金型パタ-ン8
建材用パンチングメタル金型パタ-ン8


下記のカタログ(PDF)やデジタルカタログの金型画像は、A4で出力して頂くと各厳選装飾金型の
パンチングメタルの原寸大となっています。
