新装飾柄パンチングメタル金型パタ−ン NO.186-D (2012年改訂版)

下記画像はすべて85mmX85mmの原寸で編集加工していますが、お使いのモニタ−そ
の他のPC環境により寸法が前後しますので、原寸イメ−ジ画像として御推察ください。また
下記画像は、アルミパンチングメタルをアクリル焼付塗装(稲田金網標準シルバ−細目)した
パネルをブル−に塗装した背景で撮影しています。穴部の影により多少色の違いがあります

装飾柄パンチングメタル厳選16 NO.186-D
装飾柄パンチングメタル厳選16 NO.186-D

装飾柄金型パタ−ン NO.186 の製作可能
デ−タ
すべて横抜(タタミ目)の抜き方向になります。

【材料が鉄の場合】
対応できる板厚:0.8T 1.0T 1.2T 1.6T 2.3T

【材料がステンレス(SUS304)の場合】
対応できる板厚:0.8T 1.0T 1.2T 1.5T 2.0T

【材料がアルミの場合】
対応できる板厚:0.8T 1.0T 1.2T 1.5T 2.0T 2.5T 3.0T

その他の材料は都度御相談下さい。

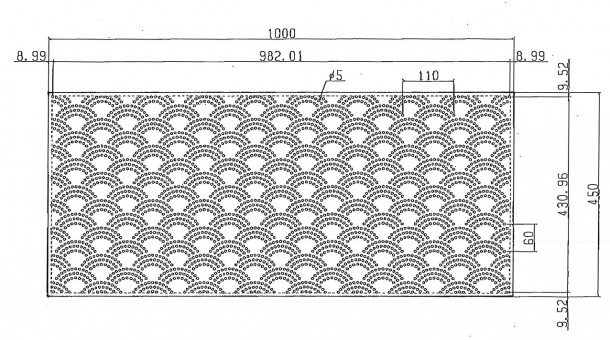

186Dの製作事例図面 (当社SR向けパ−ティション用パンチングメタル)

装飾柄パンチングメタル金型パタ−ン 186Dの製作事例図面(jpeg)
装飾柄パンチングメタル金型パタ−ン 186Dの製作事例図面(jpeg)



下記のカタログ(PDF)やデジタルカタログの金型画像は、A4で出力して頂くと各厳選装飾
金型のパンチングメタルの原寸大となっています。(基本85mmX85mmの大きさ)


上図柄以外のの金型につきましては、別サイト稲田金網
株式会社パンチングメタルデジタルカタログにてご紹介
しています。左バナ−をクリックして下さい。
(Adobe Fiash Playerが必要です)
