新装飾柄パンチングメタル金型パタ-ン NO.205 (2012年改訂版)

下記画像はすべて85mmX85mmの原寸で編集加工していますが、お使いのモニタ-そ
の他のPC環境により寸法が前後しますので、原寸イメ-ジ画像として御推察ください。また
下記画像は、アルミパンチングメタルをアクリル焼付塗装(稲田金網標準シルバ-細目)した
パネルをブル-に塗装した背景で撮影しています。穴部の影により多少色の違いがあります


装飾柄金型パタ-ン NO.205 の製作可能デ-タ

【材料が鉄の場合】
対応できる板厚 : 0.8T 1.0T

【材料がステンレス(SUS304)の場合】
対応できる板厚 : 0.8T 1.0T

【材料がアルミの場合】
対応できる板厚 : 0.8T 1.0T 1.2T


その他の材料は都度御相談下さい。

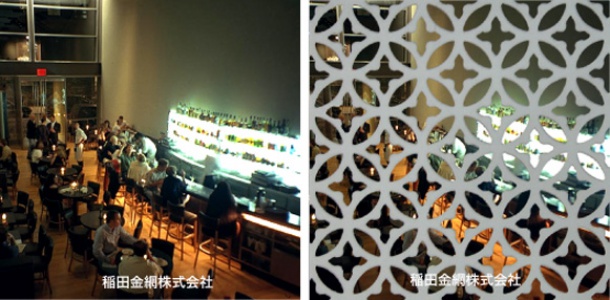

NO.205イメ-ジテスト画像 (BAR2階手摺にパンチングメタル設置想定)

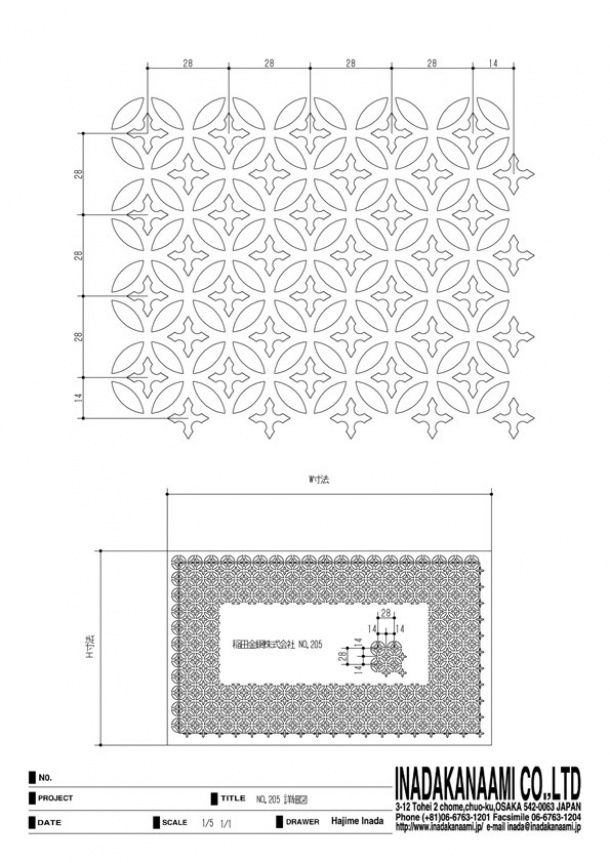

装飾パンチングメタル金型 NO.205 CAD原寸図(縮尺 1/1 1/5 )

NO.205の金型は、楕円4つに囲まれた剣十字金型と単独の剣十字金型の固定の組型になっています
ので、下図のように任意寸法に対し四方に余白を設けた場合、縦列右と横列下に剣十字だけが打ち抜か
れた配列になります。これは固定金型の配列上変更する事ができませんのでご了承ください。


下記のカタログ(PDF)やデジタルカタログの金型画像は、A4で出力して頂くと各厳選装飾金型の
パンチングメタルの原寸大となっています。(基本85mmX85mmの大きさ)


上図柄以外のの金型につきましては、別サイト稲田金網株式会社
パンチングメタルデジタルカタログにてご紹介しています。
左バナ-をクリックして下さい。(Adobe Fiash Playerが必要です)


当社パンチングメタル関連対応詳細

【当社取扱材質】
鉄板材 :鉄板(SPCC・SPHC-P・SS400・SS41 ) 表面処理鋼板(ボンデ・亜鉛鉄板(SPG)・スーパ-ダイマ)
ステンレス線材 :SUS304・SUS316・SUS316L・SUS310・SUS310S・SUS430・Ni(ニッケル) 他
ステンレス板材 :材質は線材同様。表面仕上(N0.1・2B・BA・HL(ヘヤ-ライン)・鏡面・バイブレ-ション)他
アルミ板材 : A1050P・A1100P・A5052P・A6063他 アルマイト仕上材(クリア)・輸入アルミ材 他
その他の取扱金属 : 真鍮・銅・ブロンズ・リン青銅・チタン・インコネル・ハステロイ・ヘルテン 他

【当社パンチングメタル製品加工】
ハサミ切断・ハンドシャ-・台切り・スリッタ-・型抜き・プレス加工・セットプレス・金網曲加工・シャ-リング
曲加工(各種ベンダ-・折り曲げ機・ロール)・レ-ザ-加工・タレパン加工・パンチ加工・セットプレス
旋盤加工・エンドミル切削・ボ-ル盤穴明・各種溶接加工(アルゴン溶接・スポット溶接・半自動溶接他) 他

【当社取扱製品表面仕上】
焼付塗装(アクリル焼付塗装・ウレタン焼付塗装・フッソ焼付塗装・メラミン焼付塗装・粉体焼付塗装・錆止め他)
各種研磨仕上(ヘヤ-ライン・バイブレ-ション・サテン・鏡面他)
ショット仕上(サンドブラスト・ビ-ズショット他)
アルマイト仕上・電解着色仕上・電解研磨仕上・ワイヤ-ブラシ仕上・各種錆(さび)仕上
各種染色仕上(黒・赤)他

【当社製品寸法の単位表記】
mm(ミリ)・m(1m=1000mm)・尺(1尺=303.03mm)・寸(1寸=30.3mm)・フィ-ト(1フィ-ト=304.8mm)・㎡(平米)
μ(ミクロン) 1000μ=1mm・kg(1kg=1000g)・mesh(メッシュ) 1インチにおける網目数・mm目・φ(パイ) 他

【パンチングメタル製品の単位表記と意味】
穴の大きさ:φ(パイ)、D = DIAMETER = 穴の直径 P = CENTER PICH = 穴と穴の中心から中心
T = THICKNESS = 板の厚み 穴の配列(60度千鳥・45度角千鳥・並列・逆千鳥)

【当社取扱製品のJIS規格】 パンチングメタルはJIS規格なし。
エキスパンドメタル JIS G 3351 ・ 溶接金網 JIS G 3511 ・ 菱形金網 JIS G 3552
クリンプ金網 JIS G 3553・亀甲金網 JIS G 3554 ・ 織金網 JIS G 3555
工業用織金網 JIS G 3556 ・ 標準ふるい JIS Z 8801-1

【建設業の許可】
大阪府知事許可(般-26) 板金工事業/内装仕上工事業   2級施工管理技士在籍。
