装飾パンチングメタル金型 NO.205 CAD原寸図(縮尺 1/1 1/5 )

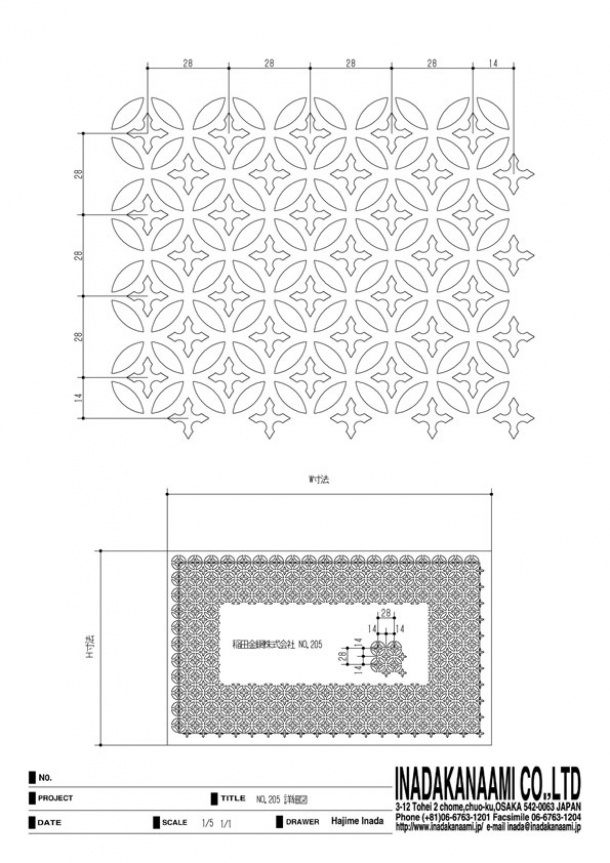

下図は、装飾金型 NO.205の原寸図となります。(A4出力時)。金型は、楕円4つに囲まれた剣十字
金型と単独の剣十字金型の固定の組型になっていますので、任意寸法に対し四方に余白を設けた場
合には、縦列右と横列下に剣十字だけが打ち抜かれた配列になります。これは固定金型の配列上変更
する事ができませんのでご了承ください。

パンチングメタルCADイメ−ジ図 装飾金型NO.205     作図:稲田肇
パンチングメタルCADイメ−ジ図 装飾金型NO.205     作図:稲田肇


上記以外にも『装飾柄金型パタ−ン厳選16』に色々な金型を掲載していますのでご覧下さい。
