ウェ-ブ(波板)加工 ステンレス2B材板加工  (別注対応品)

2018年よりパンチングメタルではない、ステンレスパネルの加工も対応。
このペ-ジでは、パンチングメタルではなくステンレス板にウェ-ブ(波板)加工を対応できるように
なった事例をご紹介しています。試作を重ねた結果、現在ステンレス板の板厚0.6Tで、2B材・BA材
のみの対応となります。その他の板厚及び表面処理、アルミ等の材質には対応できません。

尚、ステンレス板加工の際には、両面に養生テ-プ(傷保護)を貼って対応致しますが、2B材・BA材
の特性上、養生を貼る前の小傷がある場合がございますのでご了承ください。

ステンレス(SUS304)0.6T 2B材 ウエ-ブ加工仕上画像

ステンレスの2B材は冷間圧延後、熱処理酸洗後に適当な光沢を得る程度に軽く冷間圧延したもの
で、特に研磨したわけではありませんが、落ち着いた光沢感があります。市販品の一般材として
需要が多い板になります。

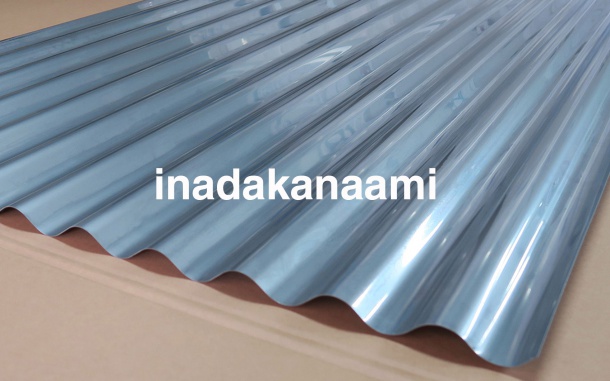

ウエ-ブ2B拡大画像                                           撮影:稲田肇
ウエ-ブ2B拡大画像                                           撮影:稲田肇

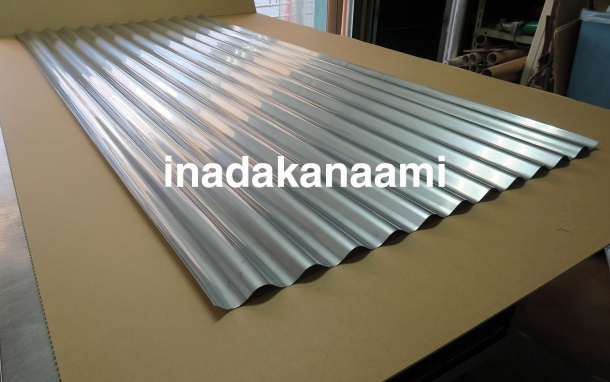

ウエ-ブ2B全体画像                                                                                          撮影:稲田肇
ウエ-ブ2B全体画像                                            撮影:稲田肇

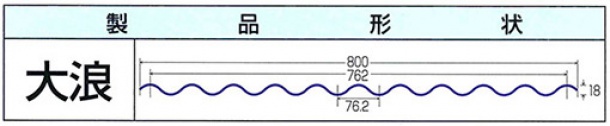

ウエ-ブ(波板)加工 寸法詳細と画像(914mm巾の板を加工した場合の目安)

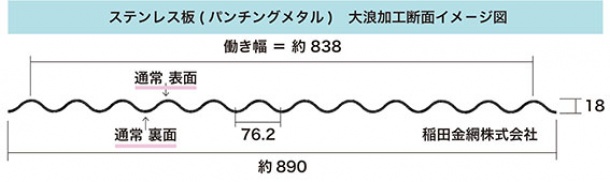

ウエ-ブ(波付け)加工の断面寸法図
ウエ-ブ(波付け)加工の断面寸法図


<画像で比較> ステンレス(SUS304)0.6T BA材イメ-ジ

ステンレス(SUS304)0.6T BA材 1000X2000イメ-ジ
ステンレス(SUS304)0.6T BA材 1000X2000イメ-ジ

ステンレス(SUS304)0.6T BA材 断面イメ-ジ
ステンレス(SUS304)0.6T BA材 断面イメ-ジ
