三角ライン部分抜き パンチングメタルイメ−ジ図面

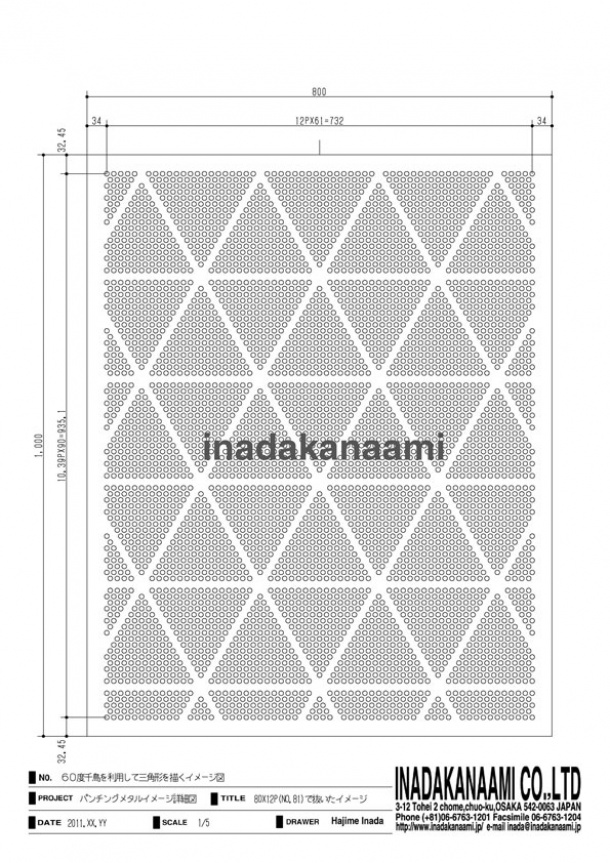

下図は、アルミ2.0TX8DX12PのパンチングメタルでW800mmXH1000mmのパネルに
周囲約30mmの余白を設け、そこに三角形を表すライン上に打ち抜かない部分を設け描い
てみました。

この図は、60度千鳥配列のドット上のラインですので、きれいなラインでパンチングが配
列されます。これは、あくまでもパンチングパタ−ンの1例ですから、三角形を細かくする
事や、変形のパネルを60度にそったラインで打ち抜くイメ−ジなどのイメ−ジとしてご覧
ください。

パンチングメタルCADイメ−ジ図三角形       作図:稲田肇
パンチングメタルCADイメ−ジ図三角形       作図:稲田肇


このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン集』の御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できます
が、四角形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方に関
して相当なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は下記を
クリック下さい。
