建材用アルミパンチングメタル金型パタ-ン集-2

このペ-ジでは、当社の総合パンチングメタル金型パタ-ン集から、主に建材用途向けに厳選された
アルミ用の金型集の②を掲載しています。金型は、建材用では一番小さな穴ピッチカタログNO.62
6φX12Pの60度千鳥からNO.90、9φX12Pの60度千鳥まで6種類の金型を下記に掲載しています。

これら金型は、四角形の四方に余白を残す抜き方や必要箇所だけの部分抜きはもちろん、階段部分
にお手摺用や円形その他どのような形状の板にも余白を設けるような金型が用意されています。

ただ、基本的にはアルミ用の金型となっていますので、鉄やステンレス板に対しての対応の有無は、
別途お問い合わせください。(総合カタログ掲載のものはアルミ主体ではありません)

下記のパンチングメタル金型パタ-ンの下部に記載、対応板厚表はアルミ用のものとなります。

このペ-ジでは、比較的開口率が高いNO.80 8DX10P(60度千鳥) 開孔率 50.9%や反対
に開口率の低いNO.63 6φX12P(60度千鳥)などがご選択されます。

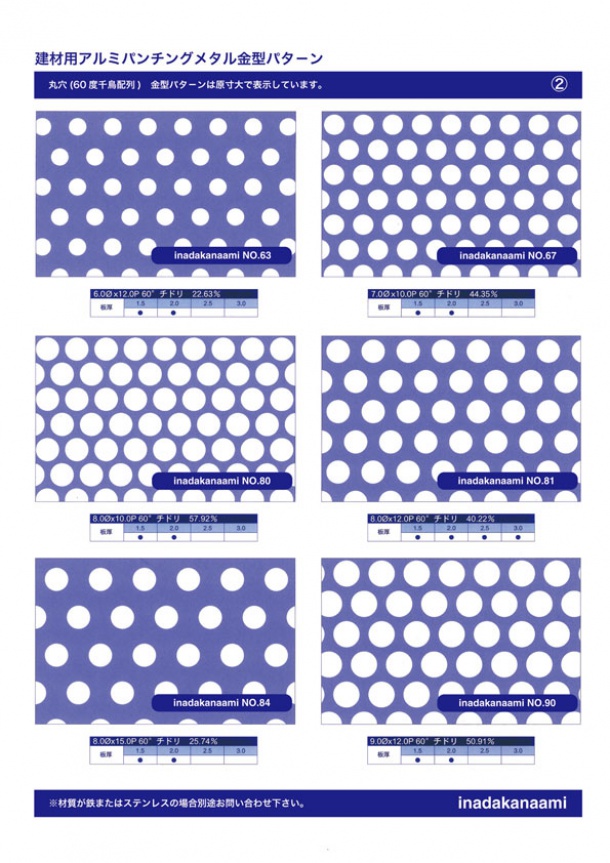

建材用パンチングメタル金型パタ-ン2
建材用パンチングメタル金型パタ-ン2


アルミ建材用パンチングメタルカタログ

建材用アルミパンチングメタル
建材用アルミパンチングメタル


左記は、『建材用アルミパンチングメタルデジタルカタログ』です。
上記テキストか左画像をクリック頂きますとご覧頂けます。(全10P)
デジタルカタログでは、見開きの閲覧はもちろんの事、全体または
必要な部分だけの、PDFダウンロ-ドや印刷出力が可能です。

ご利用頂くには、お客様のパソコンに『Adobe Flashplayer』が
インスト-ルされている必要がありますので、ご注意ください。

もしご利用できない場合は、下記をテキストリンクをクリック頂いて
PDFをダウンロ-ド頂くか、下部に掲載の画像をご覧下さい。


下図柄以外のの金型につきましては、別サイト稲田金網株式会社
パンチングメタルデジタルカタログにてご紹介しています。
左バナ-をクリックして下さい。(Adobe Fiash Playerが必要です)


当社パンチングメタル対応 材質・各種加工・表面処理 その他

【当社取扱材質】
鉄板材 :鉄板(SPCC・SPHC-P・SS400・SS41 ) 表面処理鋼板(ボンデ・亜鉛鉄板(SPG)・スーパ-ダイマ)
ステンレス線材 :SUS304・SUS316・SUS316L・SUS310・SUS310S・SUS430・Ni(ニッケル) 他
ステンレス板材 :材質は線材同様。表面仕上(N0.1・2B・BA・HL(ヘヤ-ライン)・鏡面・バイブレ-ション)他
アルミ板材 : A1050P・A1100P・A5052P・A6063他 アルマイト仕上材(クリア)・輸入アルミ材 他
その他の取扱金属 : 真鍮・銅・ブロンズ・リン青銅・チタン・インコネル・ハステロイ・ヘルテン 他

【当社パンチングメタル製品加工】
ハサミ切断・ハンドシャ-・台切り・スリッタ-・型抜き・プレス加工・セットプレス・金網曲加工・シャ-リング
曲加工(各種ベンダ-・折り曲げ機・ロール)・レ-ザ-加工・タレパン加工・パンチ加工・セットプレス
旋盤加工・エンドミル切削・ボ-ル盤穴明・各種溶接加工(アルゴン溶接・スポット溶接・半自動溶接他) 他

【当社取扱製品表面仕上】
焼付塗装(アクリル焼付塗装・ウレタン焼付塗装・フッソ焼付塗装・メラミン焼付塗装・粉体焼付塗装・錆止め他)
各種研磨仕上(ヘヤ-ライン・バイブレ-ション・サテン・鏡面他)
ショット仕上(サンドブラスト・ビ-ズショット他)
アルマイト仕上・電解着色仕上・電解研磨仕上・ワイヤ-ブラシ仕上・各種錆(さび)仕上
各種染色仕上(黒・赤)他

【当社製品寸法の単位表記】
mm(ミリ)・m(1m=1000mm)・尺(1尺=303.03mm)・寸(1寸=30.3mm)・フィ-ト(1フィ-ト=304.8mm)・㎡(平米)
μ(ミクロン) 1000μ=1mm・kg(1kg=1000g)・mesh(メッシュ)  他

【パンチングメタル製品の単位表記と意味】
穴の大きさ:φ(パイ)、D = DIAMETER = 穴の直径 P = CENTER PICH = 穴と穴の中心から中心
T = THICKNESS = 板の厚み 穴の配列(60度千鳥・45度角千鳥・並列・逆千鳥)

【当社取扱製品のJIS規格】 パンチングメタルはJIS規格なし。
エキスパンドメタル JIS G 3351 ・ 溶接金網 JIS G 3511 ・ 菱形金網 JIS G 3552
クリンプ金網 JIS G 3553・亀甲金網 JIS G 3554 ・ 織金網 JIS G 3555
工業用織金網 JIS G 3556 ・ 標準ふるい JIS Z 8801-1

【建設業の許可】
大阪府知事許可(般-26) 板金工事業/内装仕上工事業   2級施工管理技士在籍。
