任意Rライン部分抜き パンチングメタルイメ−ジ図面

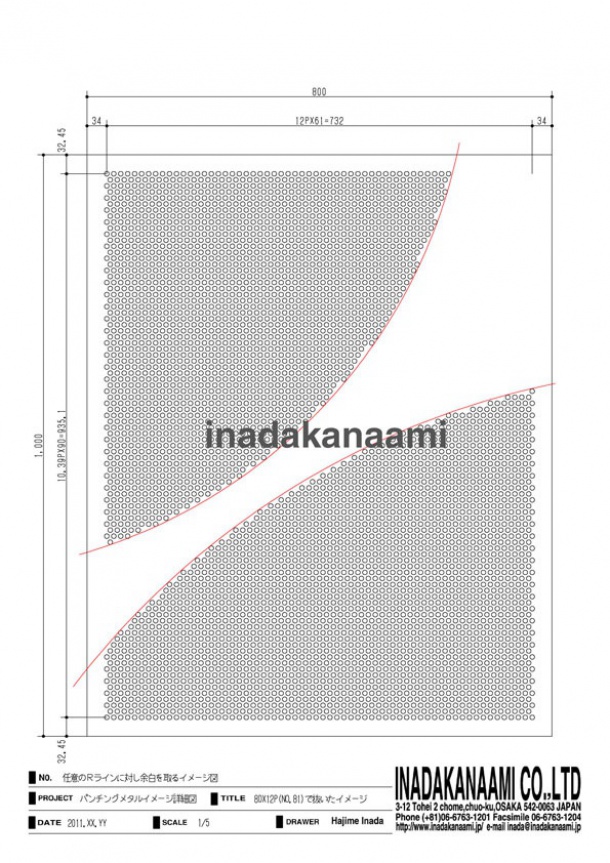

下図は、アルミ2.0TX8DX12PのパンチングメタルでW800mmXH1000mmのパネル
に周囲約30mmの余白を設け、そこに任意のRライン(赤色)を2本入れそのR間にさらに
余白を設けました。

図面上で描き入れられたラインに対し、穴配列の有無を決定するだけですから、特別な制限
はありません。但しパンチングメタルの60度千鳥配列は変わらないので、ラインに対し段
がついたように見える事は避けられません。図形により細かいピッチにすると段は少なくな
りますが、コストの問題も発生します。

パンチングメタルCADイメ−ジ図 Rライン抜き  作図:稲田肇
パンチングメタルCADイメ−ジ図 Rライン抜き  作図:稲田肇


このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン
集』の御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できます
が、四角形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方に関して相当なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は下記を
クリック下さい。
