用途別パンチングメタルガイド 階段手摺編


階段手摺のパンチングメタルはパネルが、平行四辺形や図形の一部が
斜めと平行線が混在する為、四角形のパネルより工程にやや難易度が
高くなる。前ペ-ジのベランダ手摺のようにどのパネルにも周囲に余白
を設けビス止めをしようとする前提で考えると、必ず問題になるのは、
物件ごとに違う階段の角度。同一物件でも階高による角度差は必ずで
てくる。それに対してパンチングメタルの穴ピッチの基本配列は『60度千鳥』全体の80%以上を
占める。後は45度角千鳥や並列があるが、どちらにしても階段角度が、30度・45度・60度とき
ちっとした角度になる事はあり得ない。そこでこの角度差のずれによる斜辺か縦列いづれかの
階段状の抜き方が生まれる。
もし予算があり、階段角度により1発づつ抜いていくならそのパネルごとに合わせたきれいなラ
インでぬけるが、1枚でも3000穴以上あるかもしれないパネルを1枚づつ抜くのには膨大なコ
ストがかかる。上で60度千鳥・・・・と書いているものは斜め部分のみ単発で抜き、大きな何本
もの金型で抜ける部分は組型で抜いていくのでコストダウンにつながる事を意味する。このよう
な変形パネルのコストダウンに適した金型は、下記の『アルミ建材用金型』から選んでいただく
と良いパフォ-マンスが期待できます。斜め部の段抜きや配列の詳細はパンチングメタルの
基礎知識等をご覧ください。

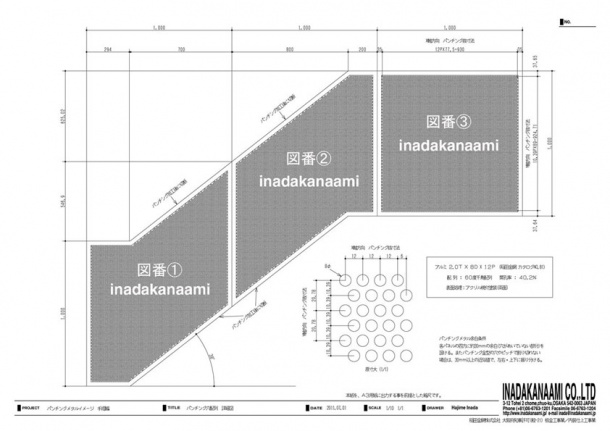

階段手摺用パンチングメタルCAD図面  画像クリックでパンチングメタルCAD図面集に移動
階段手摺用パンチングメタルCAD図面  画像クリックでパンチングメタルCAD図面集に移動


パンチング屋どっとネット金型紹介ペ-ジ

パンチングメタル加工後に当社が対応できる事

【各種パネル加工】
曲加工(ベンダ-)、取付穴加工(タップ加工含む)、切欠き加工、R加工(ロ-ル)、各種溶接加工、
板小口のサンダ-仕上げ他パンチングメタルに関する加工1式。タレパン、レ-ザ-、ベンダ-機、
パンチ機その他を使って随時加工しています。パンチングメタル加工からの一貫した管理で手配さ
せて頂きます。但し協力工場との連携の加工となりますのでの、自社で加工できるお客様はご検討
の上御相談下さい。
【各種表面処理】
焼付塗装(アクリル、ウレタン、粉体、メラミン他)、アルマイト(電解着色含む)、各種メッキ仕上げ
研磨仕上げ(HL(ヘヤライン)・鏡面(#400~8BM)・バイブレ-ション・サテン仕上げ 他)
【パンチングメタル施工(取付)】
当社は、建築許可(大阪府知事許可 板金工事業/内装仕上工事業)を有しますが、2005年以降
特にパンチングメタルの施工には力を注いでおりません。特殊なパンチングメタルの物件や一貫し
てお受けしないと納まりにくいと考えられる案件のみ日本国内でしたらどちらでも特別な部隊を編成
して参ります。現状では今までの豊富な施工経験を背景にした現場での取付を想定したパンチング
メタルの加工を主体に励んでいます。パンチングメタルに特化していませんが下記をクリックして頂く
と建築装飾金物関連の当社の施工事実績ペ-ジへと移動します。⑥の『施工実績アルバム』に過去
の物件ごとの写真集がございます。

パンチングメタルのデ-タ (DXF・DWG・イラストレ-タ)について

パンチングメタル加工機の種類にもよりますが、基本的にNC機械でのパンチング加工は、お客様から
頂きました、DXFやDWGのCADデ-タに対応しています。(当社でCAMデ-タに置き換えます)

イラストレ-タのデ-タについては、レ-ザ-加工については問題ありませんが、パンチングメタル用
のデ-タについては、当方での変換では、デ-タが化ける場合がありますので、お客様の方でDXF
又はDWGに変換して御送付ください。
その他の加工デ-タについては、個別に御相談させて頂きます。
