パンチングメタル発注マニュアル
パンチングメタルは、規格在庫品として鉄・ステンレス(SUS304)・アルミの材質の主に丸
穴を打ち抜いたものを御用意しています。大量製作品の為安価で、豊富な規格品から御選択
頂き販売させて頂ける事がメリットですが、ご指定寸法に切断すると、切断部が穴が半欠け
状態になり手で触ると危険な事、数量がある場合、定尺材での取り合わせによるロス材もコ
ストに影響するなどのデメリットもございます。
このペ−ジでは、別注製作でパンチングメタルを御発注頂く場合のマニュアルとして、見積
もりや御発注時に御確認頂く事を下記にまとめました。各パンチングメタルの部所を項目ご
とに記載していますので、御検討下さいますようお願い致します。
穴を打ち抜いたものを御用意しています。大量製作品の為安価で、豊富な規格品から御選択
頂き販売させて頂ける事がメリットですが、ご指定寸法に切断すると、切断部が穴が半欠け
状態になり手で触ると危険な事、数量がある場合、定尺材での取り合わせによるロス材もコ
ストに影響するなどのデメリットもございます。
このペ−ジでは、別注製作でパンチングメタルを御発注頂く場合のマニュアルとして、見積
もりや御発注時に御確認頂く事を下記にまとめました。各パンチングメタルの部所を項目ご
とに記載していますので、御検討下さいますようお願い致します。
パンチングメタルを別注製作するメリットは、御指定の寸法に対し、四方に余白(穴のない部
分)を自在に設ける事ができる事、パンチングメタル規格品には無い穴や模様を選べる事です。
規格品と比較すると㎡単価は数量によりますが上がる可能性が高いですが、パンチングメタル
小口の安全対策や副枠代、取付費用などを総合的にお考え頂きますと当社の施工経験から申し
上げてもメリットが出るように思います。また１枚からでも対応致します。
分)を自在に設ける事ができる事、パンチングメタル規格品には無い穴や模様を選べる事です。
規格品と比較すると㎡単価は数量によりますが上がる可能性が高いですが、パンチングメタル
小口の安全対策や副枠代、取付費用などを総合的にお考え頂きますと当社の施工経験から申し
上げてもメリットが出るように思います。また１枚からでも対応致します。
パンチングメタル別注時の御確認項目①から⑨の説明

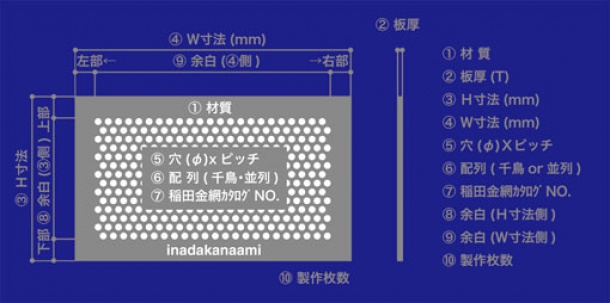

パンチングメタル発注マニュアル パネル部位表
① 材質(材料の種類を御選択下さい)
【鉄材】 SPCC(磨鉄板)、SPHC-P(酸洗材)、SS400(普通鋼板、通称黒板)
表面処理鋼板 ボンデ、SPG(亜鉛鉄板)、ペンタイト鋼板、ス−パ−ダイマ、
【鉄材】 SPCC(磨鉄板)、SPHC-P(酸洗材)、SS400(普通鋼板、通称黒板)
表面処理鋼板 ボンデ、SPG(亜鉛鉄板)、ペンタイト鋼板、ス−パ−ダイマ、
ＺＡＭ 他
【ステンレス】 ＳＵＳ３０４、ＳＵＳ３１６、ＳＵＳ４３０ その他ステンレス板規格に
準じます。
研磨材：ＳＵＳ３０４化粧板 ヘヤライン(HL)研磨、＃400研磨
鏡面 (#600~#800) 、バイブレ−ション研磨、カラ−ステンレス他
【アルミ】 A1050P、A1100P、A5052P その他アルミ板規格に準じます。
通常生材での加工となります。パンチングメタル加工後にされる表面処理
【ステンレス】 ＳＵＳ３０４、ＳＵＳ３１６、ＳＵＳ４３０ その他ステンレス板規格に
準じます。
研磨材：ＳＵＳ３０４化粧板 ヘヤライン(HL)研磨、＃400研磨
鏡面 (#600~#800) 、バイブレ−ション研磨、カラ−ステンレス他
【アルミ】 A1050P、A1100P、A5052P その他アルミ板規格に準じます。
通常生材での加工となります。パンチングメタル加工後にされる表面処理
(焼付塗装または、アルマイト等)をお知らせください。(板の材料手配の条件が変わります)
アルマイト仕上げの板も御用意できますが、パンチングメタルの抜いた箇所が生地
アルマイト仕上げの板も御用意できますが、パンチングメタルの抜いた箇所が生地
になります。
その他真鍮や銅板等、様々な金属の平板には対応しますが、金型により実績のない条件に
対しては有償による試作が必要な場合がありますのでご注意ください。
その他真鍮や銅板等、様々な金属の平板には対応しますが、金型により実績のない条件に
対しては有償による試作が必要な場合がありますのでご注意ください。
② 板厚(材料の板の厚みを御選択下さい) 表記 T= Thickness = 板の厚み
(表記例) 各材質の板規格による 0.5T、0.6Ｔ、0.8Ｔ、1.0Ｔ、1.2Ｔ、1.5Ｔ、1.6Ｔ ・・・・・・
施工事例 ： マンションベランダ手摺等のパンチングメタル
板寸法が、1000mmX1000mm位で開口率40％位として
鉄-1.6Ｔ ステンレス-1.5Ｔ アルミ-2.0T あくまでも標準的な事
例です。
(表記例) 各材質の板規格による 0.5T、0.6Ｔ、0.8Ｔ、1.0Ｔ、1.2Ｔ、1.5Ｔ、1.6Ｔ ・・・・・・
施工事例 ： マンションベランダ手摺等のパンチングメタル
板寸法が、1000mmX1000mm位で開口率40％位として
鉄-1.6Ｔ ステンレス-1.5Ｔ アルミ-2.0T あくまでも標準的な事
例です。
③ Ｈ寸法(パンチングメタルパネルの高さ方向)
パンチングメタルの穴配列方向も意味します。
寸法表記は、できるだけｍｍ(ミリ)でお願いします。
パンチングメタルの穴配列方向も意味します。
寸法表記は、できるだけｍｍ(ミリ)でお願いします。
④ Ｗ寸法(パンチングメタルパネルの高さ方向)
パンチングメタルの穴配列方向も意味します。
寸法表記は、できるだけｍｍ(ミリ)でお願いします。
パンチングメタルの穴配列方向も意味します。
寸法表記は、できるだけｍｍ(ミリ)でお願いします。
⑤ 穴(φ)Ｘピッチ
⑥ 配列(６０度千鳥・４５度角千鳥・並列他)
⑦ 稲田金網カタログＮＯ.
上記はパンチングメタルの金型の種類を意味します。丸穴であれば、穴の大きさ(φ)や穴と
穴の間隔(センタ−ピッチ)や千鳥や並列などの配列でパンチングメタルの種類がわかります。
模様抜きなどは、下記の当社カタログペ−ジで御選択頂きますと、⑤⑥⑦が確定します。
下記リンクをクリック下さい。
⑥ 配列(６０度千鳥・４５度角千鳥・並列他)
⑦ 稲田金網カタログＮＯ.
上記はパンチングメタルの金型の種類を意味します。丸穴であれば、穴の大きさ(φ)や穴と
穴の間隔(センタ−ピッチ)や千鳥や並列などの配列でパンチングメタルの種類がわかります。
模様抜きなどは、下記の当社カタログペ−ジで御選択頂きますと、⑤⑥⑦が確定します。
下記リンクをクリック下さい。
⑧ 余白(Ｈ寸法側)
⑨ 余白(Ｗ寸法側)
板寸法に対しての余白(穴を明けない部分)をご指定ください。但し、御選択頂いた金型の
ピッチにより 抜き寸法がうまく割り切れない場合がありますので、計算後近似値をお伝え
します。建材などでパンチングメタルの裏側に角パイプなどの下地があり、パンチングメ
タルパネルの穴から見えないようにする目的の余白という事がよくありますが、その場合
は、余白を30ｍｍ以上等、ご記載下さい。
⑨ 余白(Ｗ寸法側)
板寸法に対しての余白(穴を明けない部分)をご指定ください。但し、御選択頂いた金型の
ピッチにより 抜き寸法がうまく割り切れない場合がありますので、計算後近似値をお伝え
します。建材などでパンチングメタルの裏側に角パイプなどの下地があり、パンチングメ
タルパネルの穴から見えないようにする目的の余白という事がよくありますが、その場合
は、余白を30ｍｍ以上等、ご記載下さい。
⑩ 別注のパンチングメタルは、数量により価格は変動します。１枚からでも対応致します
が、お見積りの際、例え枚数が未確定でもある程度の目安(課題)の数量をお知らせ頂かない
と実勢とかけ離れた高い金額のご提示金額になる場合がございますので、ご検討下さい。
が、お見積りの際、例え枚数が未確定でもある程度の目安(課題)の数量をお知らせ頂かない
と実勢とかけ離れた高い金額のご提示金額になる場合がございますので、ご検討下さい。
パンチングメタル加工後に当社が対応できる事
【各種パネル加工】
曲加工(ベンダ−)、取付穴加工(タップ加工含む)、切欠き加工、Ｒ加工(ロ−ル)、各種溶接
加工、板小口のサンダ−仕上げ他パンチングメタルに関する加工１式。タレパン、レ−ザ−、
ベンダ−機、パンチ機その他を使って随時加工しています。パンチングメタル加工からの一貫
した管理で手配させて頂きます。但し協力工場との連携の加工となりますのでの、自社で加工
できるお客様はご検討の上御相談下さい。
曲加工(ベンダ−)、取付穴加工(タップ加工含む)、切欠き加工、Ｒ加工(ロ−ル)、各種溶接
加工、板小口のサンダ−仕上げ他パンチングメタルに関する加工１式。タレパン、レ−ザ−、
ベンダ−機、パンチ機その他を使って随時加工しています。パンチングメタル加工からの一貫
した管理で手配させて頂きます。但し協力工場との連携の加工となりますのでの、自社で加工
できるお客様はご検討の上御相談下さい。
【各種表面処理】
焼付塗装(アクリル、ウレタン、粉体、メラミン他)、アルマイト(電解着色含む)、各種メッキ
仕上げ、研磨仕上げ(HL(ヘヤライン)・鏡面(#400~8BM)・バイブレ−ション・サテン仕上げ
他)
焼付塗装(アクリル、ウレタン、粉体、メラミン他)、アルマイト(電解着色含む)、各種メッキ
仕上げ、研磨仕上げ(HL(ヘヤライン)・鏡面(#400~8BM)・バイブレ−ション・サテン仕上げ
他)
【パンチングメタル施工(取付)】
当社は、建築許可(大阪府知事許可 板金工事業／内装仕上工事業)を有しますが、２００５年
以降特にパンチングメタルの施工には力を注いでおりません。特殊なパンチングメタルの物
件や一貫してお受けしないと納まりにくいと考えられる案件のみ日本国内でしたらどちらで
も特別な部隊を編成して参ります。現状では今までの豊富な施工経験を背景にしたパンチン
グメタルの加工を主体に励んでいます。パンチングメタルに特化していませんが下記をクリ
ックして頂くと建築装飾金物関連の当社の施工事実績ペ−ジへと移動します。⑥の『施工実
績アルバム』に過去の物件ごとの写真集がございます。
当社は、建築許可(大阪府知事許可 板金工事業／内装仕上工事業)を有しますが、２００５年
以降特にパンチングメタルの施工には力を注いでおりません。特殊なパンチングメタルの物
件や一貫してお受けしないと納まりにくいと考えられる案件のみ日本国内でしたらどちらで
も特別な部隊を編成して参ります。現状では今までの豊富な施工経験を背景にしたパンチン
グメタルの加工を主体に励んでいます。パンチングメタルに特化していませんが下記をクリ
ックして頂くと建築装飾金物関連の当社の施工事実績ペ−ジへと移動します。⑥の『施工実
績アルバム』に過去の物件ごとの写真集がございます。
パンチングメタルのデ−タでの受け入れついて (ＤＸＦ・ＤＷＧ・イラストレ−タ)
パンチングメタル加工機の種類にもよりますが、基本的にＮＣ機械でのパンチング加工は、
お客様から頂きました、ＤＸＦやＤＷＧのＣＡＤデ−タに対応しています。(当社でＣＡＭデ
−タに置き換えます)
イラストレ−タのデ−タについては、レ−ザ−加工については問題ありませんが、パンチング
メタル用のデ−タについては、お客様の方でＤＸＦ又はＤＷＧに変換して御送付ください。
その他のデ-タについては、個別に御相談させて頂きます。
お客様から頂きました、ＤＸＦやＤＷＧのＣＡＤデ−タに対応しています。(当社でＣＡＭデ
−タに置き換えます)
イラストレ−タのデ−タについては、レ−ザ−加工については問題ありませんが、パンチング
メタル用のデ−タについては、お客様の方でＤＸＦ又はＤＷＧに変換して御送付ください。
その他のデ-タについては、個別に御相談させて頂きます。
