パンチングメタルブツ切り切断と余白のイメ-ジ

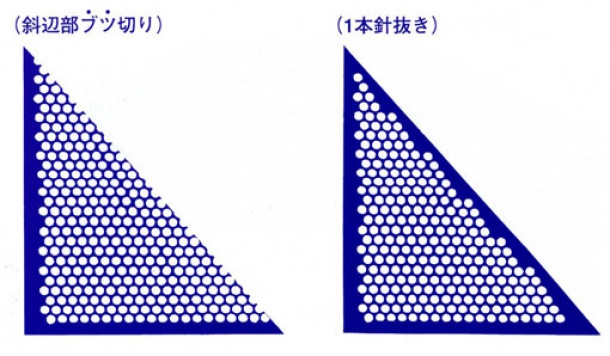

下にあるイメ-ジ画像は、三角形や任意の変形のパンチングメタルをブツ切り(孔が半欠け状態
になる)にする場合と斜辺に対し余白を残す場合のイメ-ジ画像です。ブツ切りの場合は切断面
に保護する金物等がないと手が触れる箇所での使用は危険です。右画像は余白を設ける場合
ですが、パンチングメタルが60度千鳥配列に対し、斜辺が45度なので、階段状に配列される事
になります。もちろん45度角千鳥配列であれば斜辺と平行に孔が配列されますが、多くの場合
うまく合致しません。コストは右の方が高くつきますが、左の場合の保護の金物と取付費のコスト
も含めてご考慮ください。

三角形パンチングメタル事例におけるのブツ切りと余白の比較イメ-ジ
三角形パンチングメタル事例におけるのブツ切りと余白の比較イメ-ジ
