建材用アルミパンチングメタル金型パタ−ン集−1

このペ−ジでは、当社の総合パンチングメタル金型パタ−ン集から、主に建材用途向けに厳
選されたアルミ用の金型集の①を掲載しています。金型は、建材用では一番小さな穴ピッチ
カタログNO.313φX5Pの60度千鳥からNO.60、6φX9Pの60度千鳥まで7種類の
金型を下記に掲載しています。

これら金型は、四角形の四方に余白を残す抜き方や必要箇所だけの部分抜きはもちろん、階
段部分にお手摺用や円形その他どのような形状の板にも余白を設けるような金型が用意され
ています。

ただ、基本的にはアルミ用の金型となっていますので、鉄やステンレス板に対しての対応の
有無は、別途お問い合わせください。(総合カタログ掲載のものはアルミ主体ではありません)

下記のパンチングメタル金型パタ−ンの下部に記載、対応板厚表はアルミ用のものとなりま
す。

このペ−ジでは、指が穴に入らないということで、NO.60、6φX9Pの60度千鳥や、開
口率が低いということで、NO.59の5DX10P(60度千鳥配列)が選ばれる事が多く
あります。

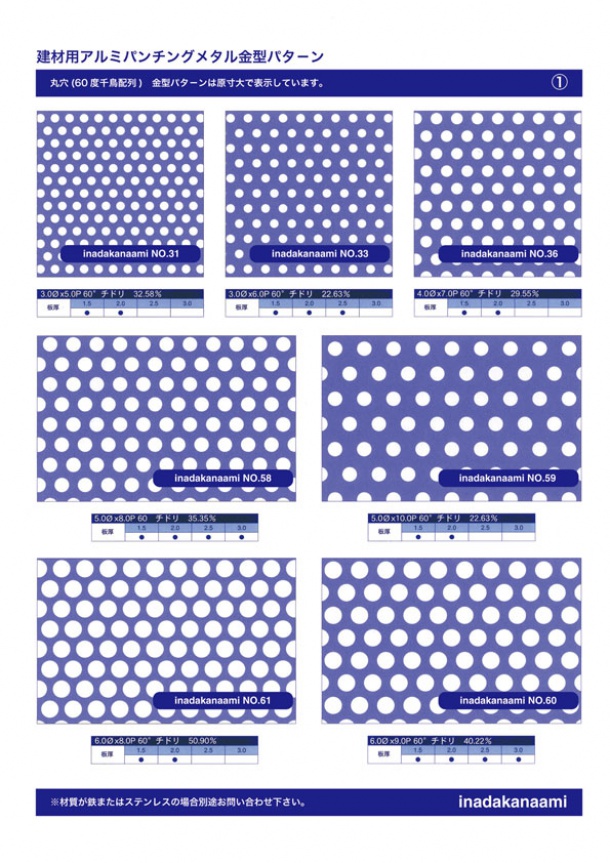

建材用パンチングメタル金型パタ−ン1
建材用パンチングメタル金型パタ−ン1


アルミ建材用パンチングメタルカタログ

建材用アルミパンチングメタル
建材用アルミパンチングメタル


左記は、『建材用アルミパンチングメタルデジタルカタ
ログ
』です。上記テキストか左画像をクリック頂きます
とご覧頂けます。(全10P)デジタルカタログでは、見開
きの閲覧はもちろんの事、全体または必要な部分だけの
、PDFダウンロ−ドや印刷出力が可能です。ご利用頂く
には、お客様のパソコンに『Adobe Flashplayer』がイ
ンスト−ルされている必要がありますのでご注意下さい。

もしご利用できない場合は、下記をテキストリンクをク
リック頂いてPDFをダウンロ−ド頂くか、下部に掲載の
画像をご覧下さい。


下図柄以外のの金型につきましては、別サイト稲田金網株式会社
パンチングメタルデジタルカタログにてご紹介しています。
左バナ−をクリックして下さい。(Adobe Fiash Playerが必要です)
