パンチングメタルの金型と配列について


パンチングメタルは、1枚の金属板に沢山の孔を明ける事を目的
として製作されますが、その為により効率の良い金型と機械技術

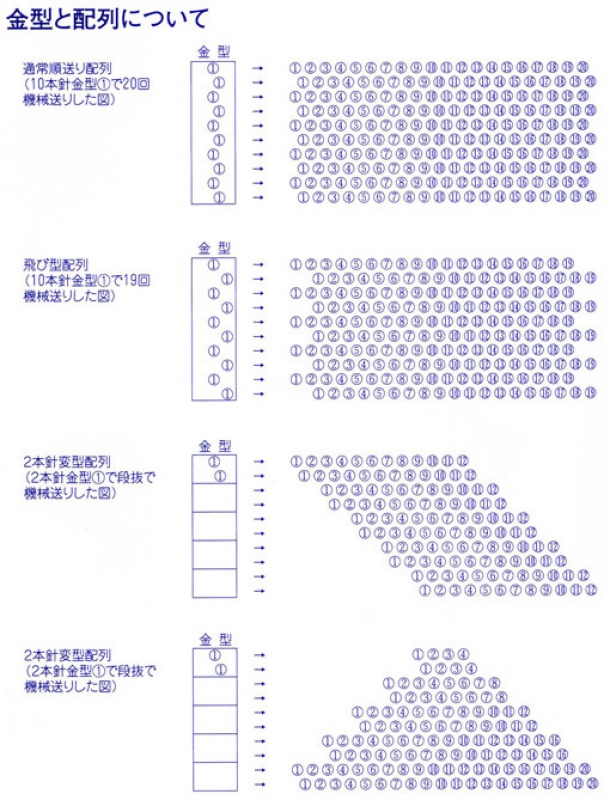

を向上させる為に技術開発されてきました。左画像は、パンチング
メタルの金型では小さく基本的な金型ですが複数本の針が組み
合わされた金型で下記の表の一番上の順送配列の金型です。偶
数の針数で構成されますので下表の様な仕上がりとなります。
また、これよりも沢山の大きな金型で大量生産品のパンチングメタル規格在庫品をつくる場合
や、細かい孔でピッチも細かい場合には、下表の2段目の『飛び型配列』抜きになる場合があ
ります。配列されない孔をあとで埋める事はできませんので、建材や化粧材などで不向きだと
思われる場合には、事前にお伝えしております。なぜ飛んでしまうのかは、下記の配列表をご
覧ください。

その下の配列例は、任意の平行四辺形や変型に対し、パンチングメタルの60度千鳥やその他
の配列が角度が違う事により、階段状になってしまう例を表しています。実際にはもっとたくさん
の穴で配列されますから、シルエットとして階段状はわかりにくくなりますが、様々な任意の角度
に対しよくあるケ-スです。

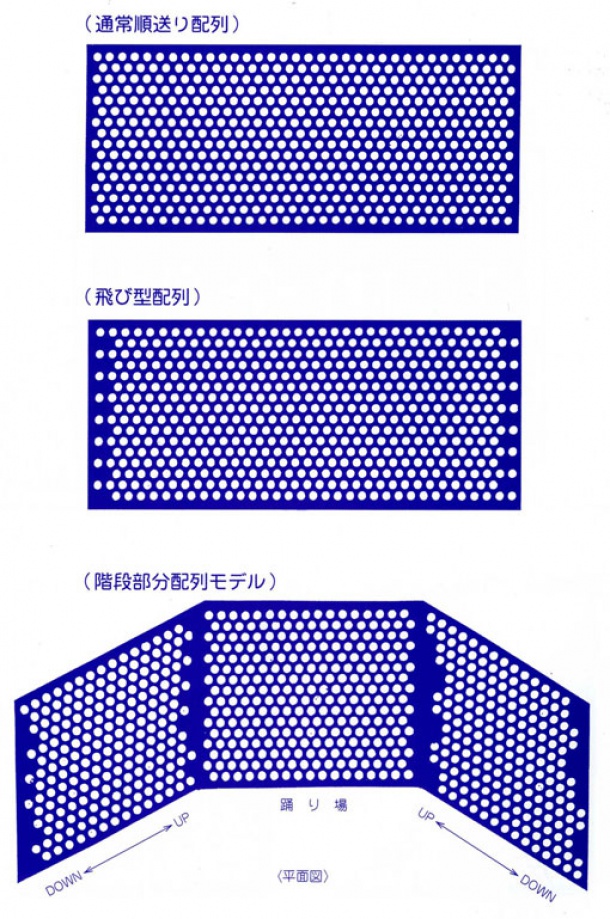

下表の更に下部には、上記でご説明しましたパンチングメタルの配列で打ち抜いた場合のイメ-
ジ図を掲載しています。『順送り配列や』『飛び型配列』で仕上がったイメ-ジをご覧ください。

パンチングメタルの金型と配列について
パンチングメタルの金型と配列について

パンチングメタル仕上がりイメ-ジ
パンチングメタル仕上がりイメ-ジ
