エッチング加工で仕上げたパンチングメタル

エッチングとは、化学薬品などの腐食作用を利用して、金属板の使用する素材表面の必要部
分にのみレジスト処理(防錆)を施し、不要部分を溶解侵食・食刻することで目的形状のも
のを得る技法です。

エッチング加工のメリットとして、パンチングメタルの加工に比べ、金型製作上や打抜加工
上対応できない、微細な穴や複雑な形状に対しエッチングが応用されていますが、他のメ
リットとしてエッチング加工が非接触の溶解加工である為、バリやカエリ歪みなどが原理的
に発生しない事、フィルムマスクを原版として必要ながら、金属金型のような多額のコスト
がかからない事があります。またレ−ザ−加工のように加工距離で価格が反映される事がな
いのも利点です。

ただデメリットとして、寸法の大きな板への対応が難しく、標準最大で300mmX500mm
(条件次第で最大400mmX500mm)までの対応となっている事、板厚は基本的に板厚0.8T
以下となる制限があるなどの条件がありますのでご検討ください。

SUS304L 1.0TX2.7DX4.5P & 3.2DX5P エッチングで制作したパンチングメタル
SUS304L 1.0TX2.7DX4.5P & 3.2DX5P エッチングで制作したパンチングメタル

板厚小口ブリッジ部 エッチングで制作したパンチングメタル
板厚小口ブリッジ部 エッチングで制作したパンチングメタル


左画像は、パンチングメタルの金型で2.7φX4.5P及び3.2DX5Pの並列の金型がない為、
エッチング加工で対応しました。お客様が上記の穴ピッチ条件をどうしても変えられない事
が要因ですが、パンチングメタル用の金型を新規で作り、製作するよりも、1本ピンで対応
するよりもコストは安くなりました。本来板厚は0.8Tまでですが特別対応の1.0Tですが、
上記説明にも有るように非接触で加工するため歪みや反りはまったくありません。今回は丸
穴ですが装飾用の金型パタ−ンなどもパンチングメタルよりももっと複雑な抜きが可能とな
ります。右写真は加工後に周囲から取り外す時にできる小さなブリッジの画像です。

細かい穴でのグラデ−ション エッチングで制作したパンチングメタル
細かい穴でのグラデ−ション エッチングで制作したパンチングメタル

左の事例は、カラ−ステンレスの0.25Tの
板に下部は0.2φ、上部は0.3φを混在させ
る事によりグラデ−ションをかけた板にな
ります。

板寸法は、119mmX167mmで周囲に
約8mmの余白を設けています。

1枚のパネルに、穴の大きさや穴の間隔
(ピッチ)を混在させる事はもちろんの事、
形状なども自由に配せます。

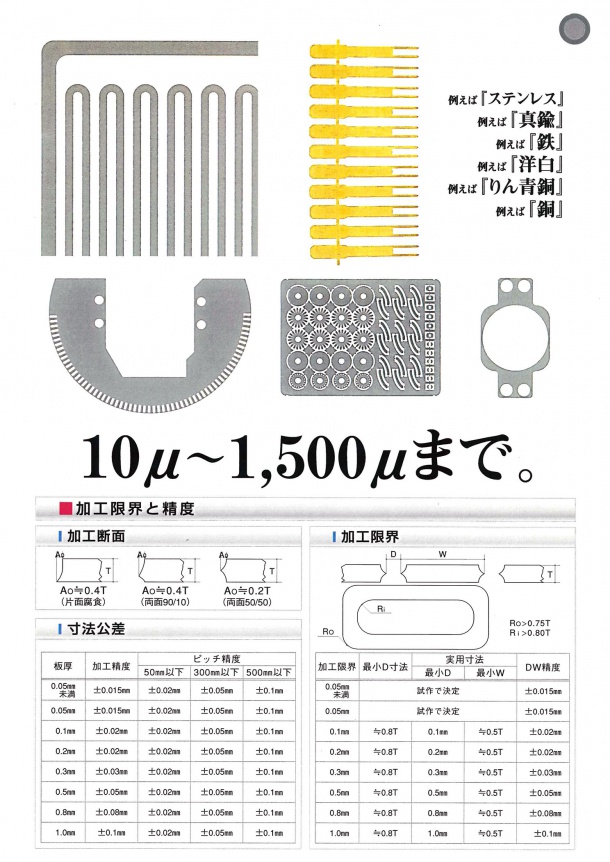

エッチング加工の説明1
エッチング加工の説明1


エッチング加工の説明2
エッチング加工の説明2
