 天井ダウンライト開口部余白無 パンチングメタルイメ−ジ図面

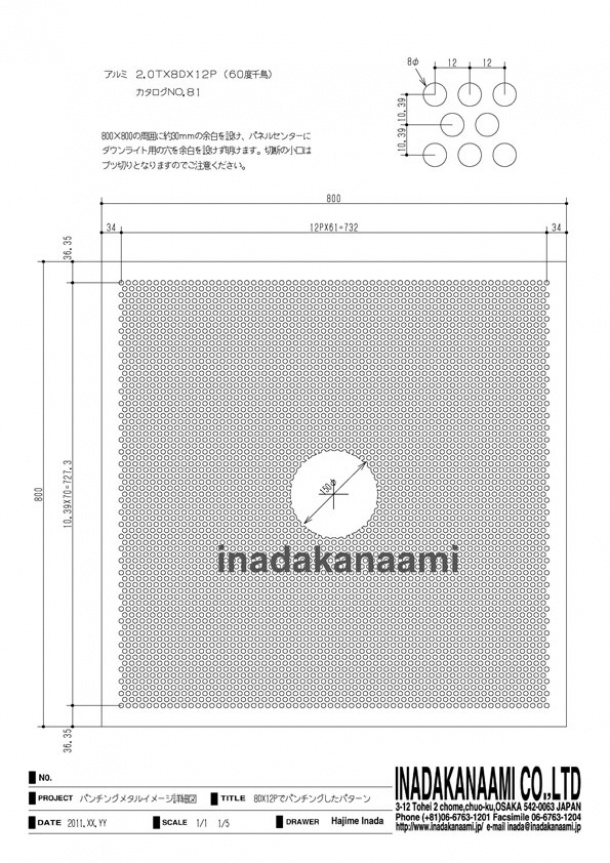

下図は天井パネル等にパンチングメタルを御使用頂く場合でダウンライト用の開口を明ける
場合、その周囲に余白(パンチングを抜かない部分)を設けない図です。下図は、アルミ2.0T
X8DX12Pのパンチングメタルで800mmX800mmのパネルに周囲約30mmの余白を設
け、センタ−のパンチングされた部分にブツ切りで150φの穴をあけるイメ−ジです。円周
上の穴は全てかけてしまいますので、御使用条件により切断小口の対策が必要です。

パンチングメタルCAD ダウンロ−ド余白無しパンチングメタル図  作図:稲田肇
パンチングメタルCAD ダウンロ−ド余白無しパンチングメタル図  作図:稲田肇


このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン
集』の御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できます
が、四角形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方に関
して相当なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は下記を
クリック下さい。
