階段手摺向パンチングメタル図面 図番③拡大図

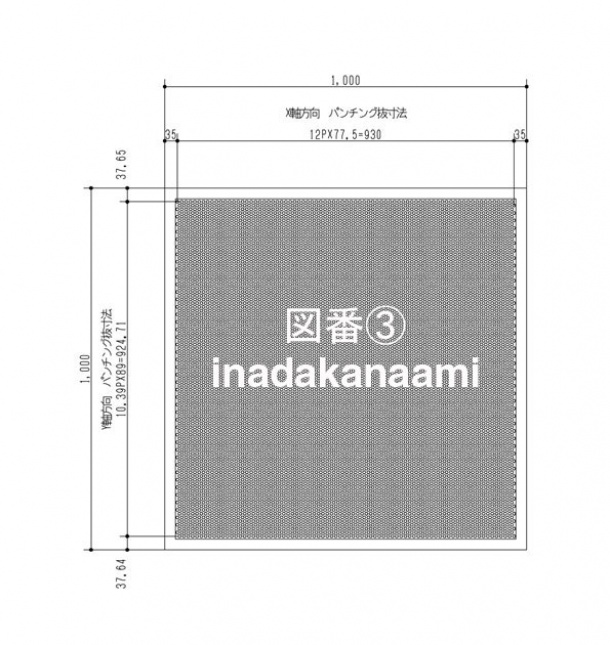

別紙全面図の図番③の拡大図となります。パンチングの抜き寸法や抜き方向はこの図番③の四
角形を基準としています。本来階段手摺の平行四辺形の形状はこの全体図では省略しています
が、四角形以外のパネルの大きさや寸法により、抜き方向(X軸、Y軸)を変える事もありま
す。

パンチングメタルCAD図番③拡大図  作図:稲田肇
パンチングメタルCAD図番③拡大図  作図:稲田肇



このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン
集』の御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できま
すが、四角形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方
に関して相当なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は
下記をクリック下さい。

上記図面集作図 : 稲田金網株式会社 稲田肇
