 文字やロゴ入れ 部分抜きパンチングメタルイメ−ジ図面

下図は、壁面やサインパネルなどにロゴや文字を取り付けるスペ−スをパンチングしない場
合のイメ−ジ図です。御選択された穴やピッチにより御希望の余白寸法と誤差がある場合が
ございますが、基本的にパンチングのどの部分にも余白部を設ける事ができます。下図は、
アルミ2.0TX8DX12PのパンチングメタルでW800mmXH1000mmのパネルに周囲約
30mmの余白を設け、ロゴ部は350mmX350mm近似値、文字部は100mmX450mmの
近似値を打ち抜かないイメ−ジです。

カッティングシ−ト(白色黒色一部自社加工)やシルク印刷、レ−ザ−切文字、箱文字等で仕
上げる事も有ります。(基本的外注)。その他のパネル加工や表面処理も御相談下さい。

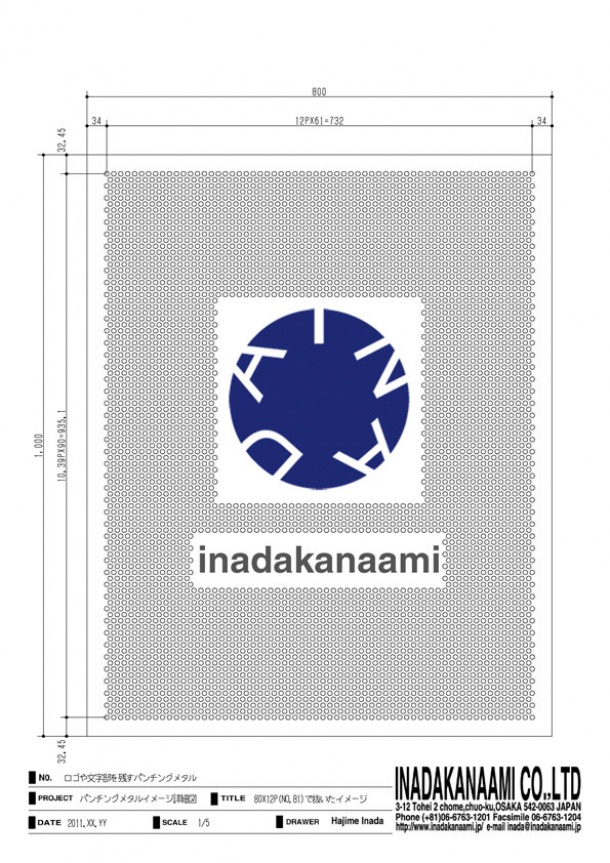

パンチングメタルCADイメ−ジ図 稲田金網ロゴと文字    作図:稲田肇
パンチングメタルCADイメ−ジ図 稲田金網ロゴと文字 作図:稲田肇


このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン
集』の御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できま
すが、四角形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方
に関して相当なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は
下記をクリック下さい。
