有孔折板(ゆうこうせっぱん)/パンチング屋どっとネット

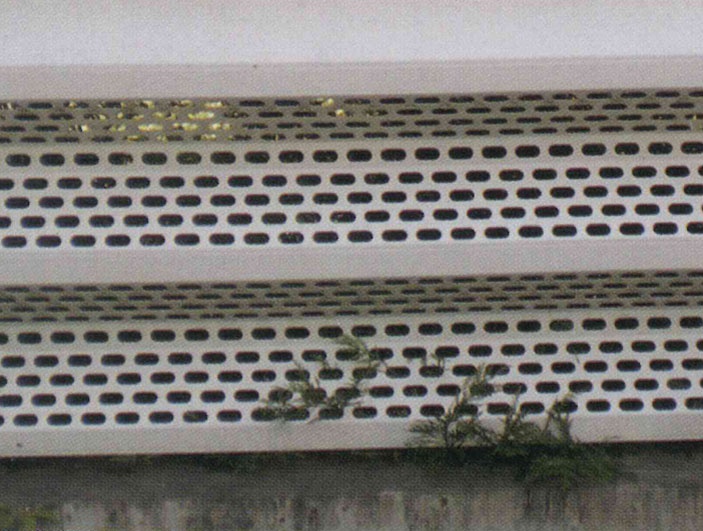

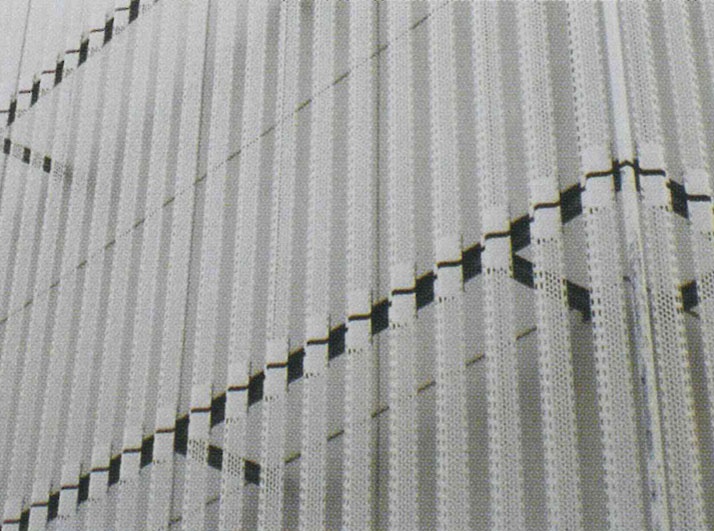

有孔折板(ゆうこうせっぱん)事例-1
有孔折板(ゆうこうせっぱん)事例-1

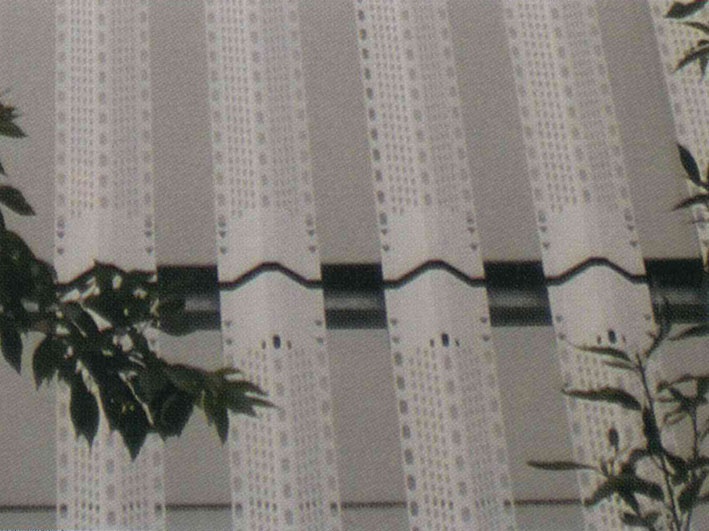

有孔折板(ゆうこうせっぱん)事例2
有孔折板(ゆうこうせっぱん)事例2

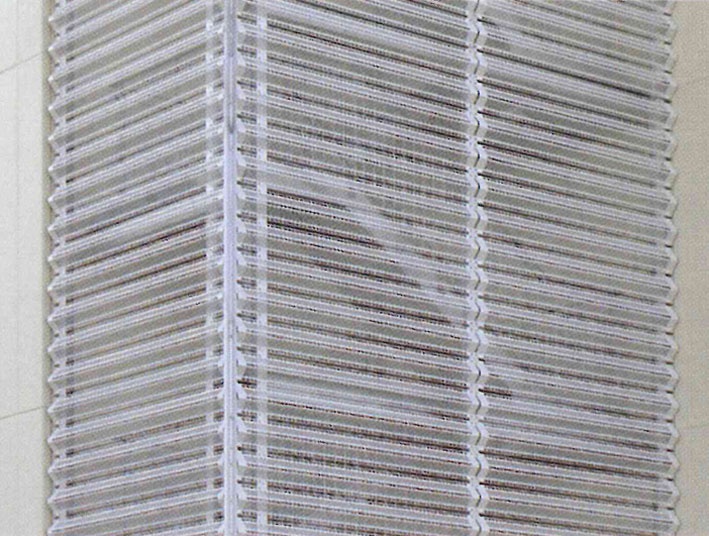

有孔折板(ゆうこうせっぱん)事例-3
有孔折板(ゆうこうせっぱん)事例-3

有孔折板(ゆうこうせっぱん)
有孔折板(ゆうこうせっぱん)

有孔折板(ゆうこうせっぱん)はパンチングメ
タルを山型に曲げたパネルで、パンチングメ
タルの開口による通風や通光性と、独特の折
れ曲がった形状による強度を備えています。
材質は高耐食性溶融鍍金鋼板の板厚1.6Tを
使用し開口率は、20%・30%・40%・50%
の4タイプがあり、長さは800から4000mm
まで対応しています。また曲部に設けている
長孔でボルトによって容易に施工が行え施工
費軽減のメリットがあります。各パネルの詳
細は下記のラインナップをご覧下さい。

尚、全て受注生産品の為、現物はございませ
ん。ご不明な点はお問い合わせ下さい。

有孔折板カタログ

有孔折板デジタルカタログ
有孔折板デジタルカタログ

左記は『有孔折板(ゆうこうせっぱん)』のデジタルカタログ
です。左画像また上記青字のテキストをクリック頂きますと
カタログペ−ジへと移動します。
(稲田金網株式会社HP内に保管)

閲覧はもちろんの事、印刷やPDFの全体または部分出力が
容易にできます。ただしパソコンに Adobe Frash Player
がインスト−ルされている必要があります。

上記Adobe Frash Player に対応できない場合は、下記の
PDFファイルをダウンロ−ドしてご覧頂く事もできますの
で御利用下さい。

有孔折板(ゆうこうせっぱん)カタログ
有孔折板(ゆうこうせっぱん)カタログ

有孔折板カタログは、下記のバナ−または下記の文字を
クリック 頂きますとダウンロ−ドします。
(PDF-2枚 1.6MB) 下記のカタログ画像2ペ-ジと同じ
内容となります。(クリック拡大)

有孔折板ラインナップ

有孔折板は基本的に、RR−20・EE−30・RE−40・RE−50の4タイプがありま
す。英字品番のうしろの数字は開口率を表しています。各パネルの共通事項としては、高耐食
溶融亜鉛鍍金鋼板の板厚1.6Tを使用している事と曲げ加工の断面形状です。パンチングメ
タルの穴形状や条件が変わります。詳細ペ−ジには、パンチングメタルデ−タと曲加工断面と
展開イメ−ジ図が掲載されています。その他のデ−タにつきましては、当社営業部までお問い
合わせ下さい。
※各画像か製品記号をクリック頂きますと各パネルの詳細デ−タ掲載ペ−ジへ移動します。

有孔折板(ゆうこうせっぱん) RR−20
有孔折板(ゆうこうせっぱん) RR−20

有孔折板(ゆうこうせっぱん) EE−30
有孔折板(ゆうこうせっぱん) EE−30

有孔折板(ゆうこうせっぱん) RE−40
有孔折板(ゆうこうせっぱん) RE−40

有孔折板(ゆうこうせっぱん) RE−50
有孔折板(ゆうこうせっぱん) RE−50

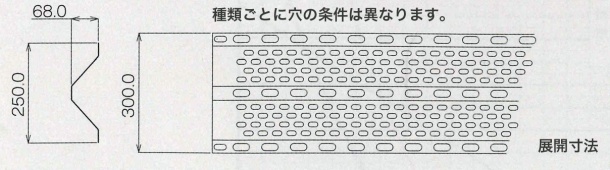

下図は曲加工断面とパネル展開イメージ(曲断面共通。穴条件は各品番で変わります)

有孔折板(ゆうこうせっぱん)の曲加工断面とパネル展開イメージヅ図
有孔折板(ゆうこうせっぱん)の曲加工断面とパネル展開イメージヅ図


有孔折板(ゆうこうせっぱん)施工事例画像

下記掲載施工j例画像①〜⑫はクリックすると大きな画像がご覧いただけます。

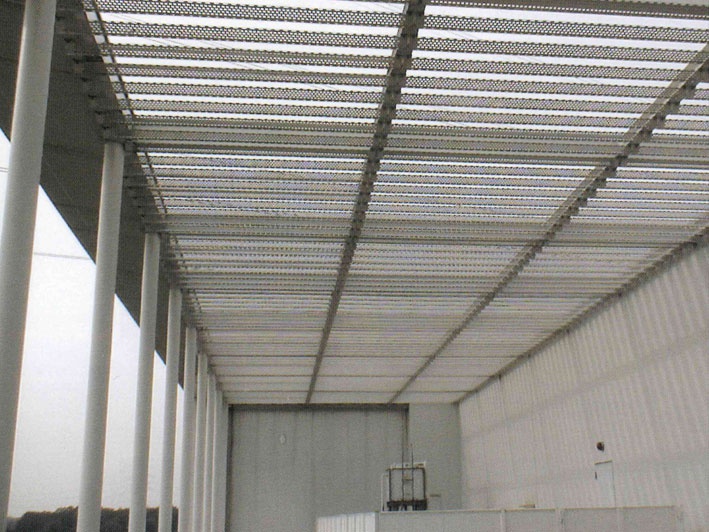

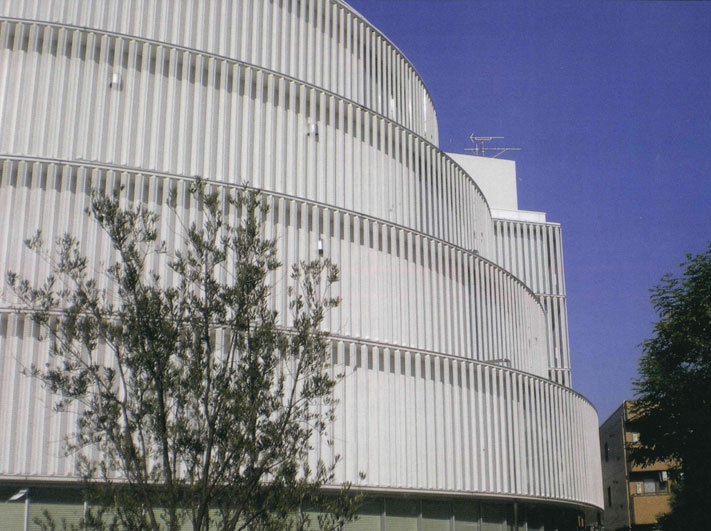

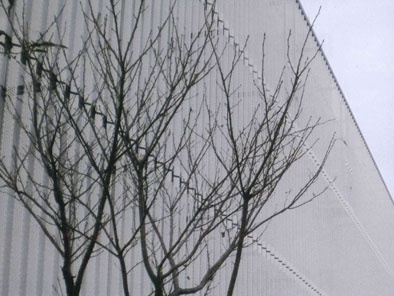

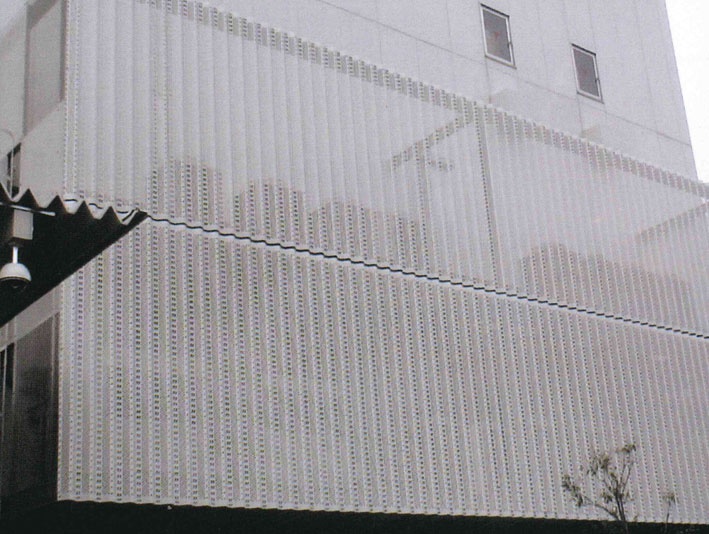

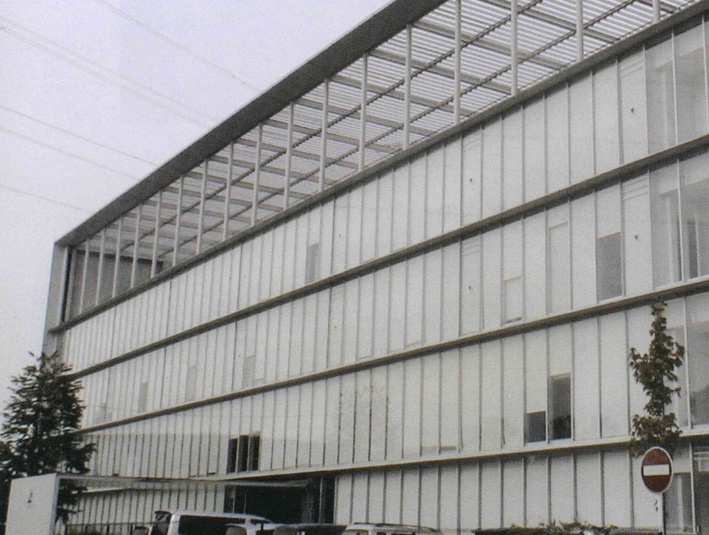

施工事例①
施工事例①

施工事例②
施工事例②

施工事例③
施工事例③

施工事例④
施工事例④

施工事例⑤
施工事例⑤

施工事例⑥
施工事例⑥

施工事例⑦
施工事例⑦

施工事例⑧
施工事例⑧

施工事例⑨
施工事例⑨

施工事例⑩
施工事例⑩

施工事例⑪
施工事例⑪

施工事例⑫
施工事例⑫

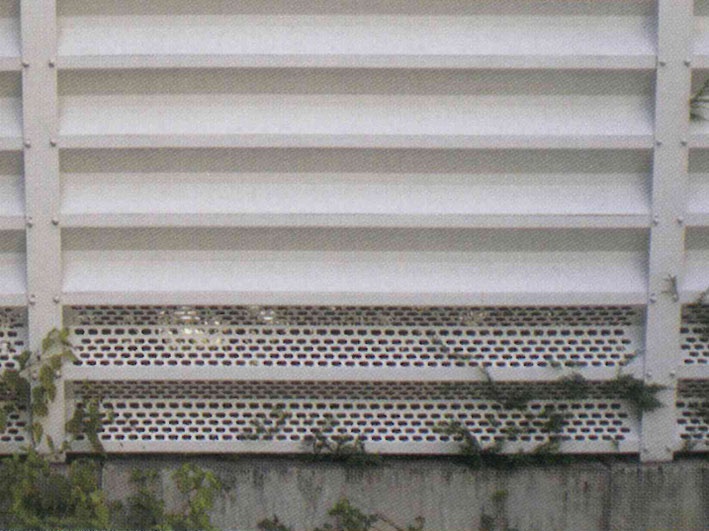

有孔折板事例⑬
有孔折板事例⑬

住宅の壁面に有孔折板をご使用いただいた
事例です。材料素材は高耐食性溶融鍍金を
施した鋼板の1.6Tを使用したもので、あ
る程度の期間大きな錆にみまわれることな
く美観を損ねません。パネルに焼付塗装を
施すと耐食性が増します。

またパンチングメタルを山形に折る事に
より、立体感とル−バ−的な目隠し度を
与えるので、その効果を求める壁面には
、最適なパネルです。

有孔切板施工事例⑭
有孔切板施工事例⑭

有孔切板施工事例⑮
有孔切板施工事例⑮

有孔切板施工事例⑯
有孔切板施工事例⑯


有孔切板(ゆうこうせっぱん)の出荷前の画像
有孔切板(ゆうこうせっぱん)の出荷前の画像

有孔切板(ゆうこうせっぱん)の加工後、集荷
前の画像です。曲げ形状が同じですから、
重ねられます。但し梱包出荷する場合は、
台の強度と荷重を考慮します。

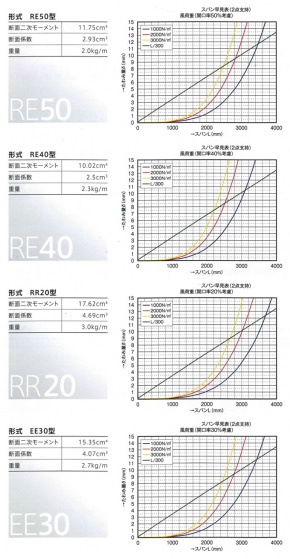

有孔折板(ゆうこうせっぱん)の強度 (Y たわみ量 X スパン)

有孔折板(ゆうこうせっぱん)の強度表
有孔折板(ゆうこうせっぱん)の強度表

有孔折板(ゆうこうせっぱん)の強度につい
て、RE50・RE40・RR20・
EE30に分けて掲載しています。左の表
又は下記のテキストリンクをクリックする
と大きな表でご覧いただけます。

下記を青文字テキストをクリック下さい。
有孔折板(ゆうこうせっぱん)の強度表
