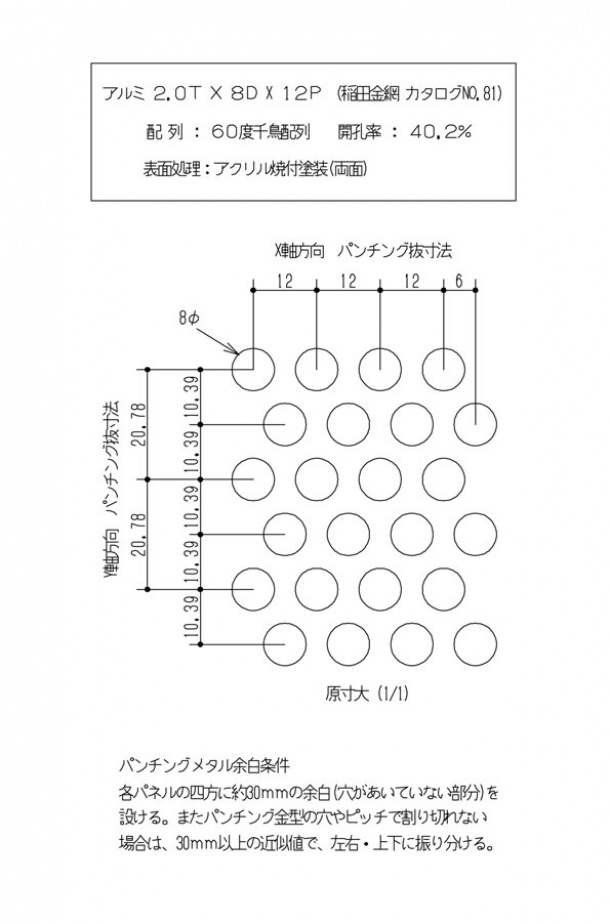

階段手摺向パンチングメタル図面 CAD条件拡大図

別紙全面図の右下に記載した本図のパンチングメタルの条件を拡大しています。図面の縦の
H方向がパンチングメタルのY軸側、横のW方向がX軸側となり、下図のような向きで穴が
配列されます。

材 質 : アルミ(A1050P又はA1100P)
板 厚 : 2.0T
金 型 : 8DX12P (60度千鳥配列)
NO.  : 当社カタログNO. 81

表面処理 : アクリル焼付塗装(両面)

パンチングメタルCAD図 金型条件配列詳細図:稲田肇
パンチングメタルCAD図 金型条件配列詳細図:稲田肇



このペ−ジにご紹介しています金型は、下記『建材用アルミパンチングメタル金型パタ−ン集』の 御選択を前提にしています。もちろん材質や板厚によりその他の金型でも対応できま
すが、四角 形のパンチングメタルは問題ありませんが、四角形以外の変形や変則的な抜き方
に関して相当 なコストがかかります。『建材用アルミパンチングメタル金型パタ−ン集』は
下記をクリック下さい

上記図面集作図 : 稲田金網株式会社 稲田肇
