ドットパンチア−トAタイプ  ラティス模様事例②

(ドットパンチア−トAタイプ新金型のお知らせ 2015/06/05)
新金型として、Aタイプが対応できるようになりました。但し、従来金型(小径4.5φ&大径
8φ)から
小径は4φ、大径7φへと変更されています。センタ−ピッチ及び配列の変更はござ
いません。詳細
イメ−ジ図は、下図の新AタイプのCAD図をご覧ください。
(重要なお知らせ)
下記ドットパンチア−トのAタイプ(4.5φ&8φ/12P)は、現在金型及び機械不良の為、製作
を見合わせています。再開または新しい金型への移行が進みましたらネット上でお知らせいた
します。Bタイプは対応しています。もしBタイプに近い金型でお考えの場合は、当社営業部にご相談ください。


どの事例も左の穴(4φと7φ)と穴の配列が基本
べ−スになります。ただ配列させるかどうか
は自由に決めれます。下記はラティス模様事
例②です。小穴の4φと大穴7φを斜角部分を
抜かずに配列させ、打ち抜かない事で斜角部
分を際立たせた事例です。パンチングする帯
状部分や斜角ブロックの余白部分の大きさを
変えたり配列は大小変更する事はできます。
(もちろん開口率は配列で変わります)

対応 アルミ 2.0T
下記イメ−ジ約800X1350
開口率 16.97%

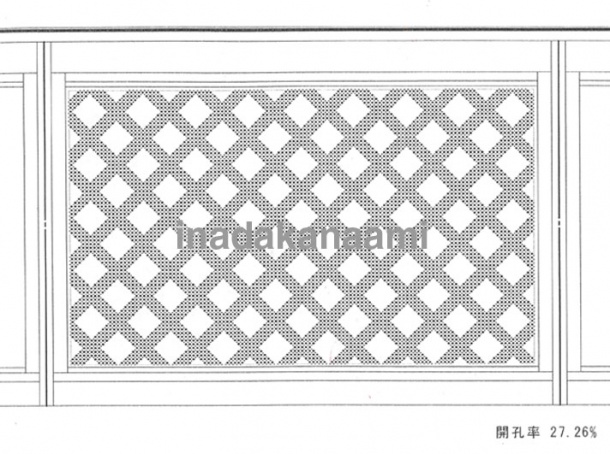

ラティス模様事例②  開口率 27.26%のドットパンチア−ト

ラティス模様事例② (ドットパンチア−ト)  開口率 27.26%のドットパンチア−ト拡大図
ラティス模様事例② (ドットパンチア−ト)  開口率 27.26%のドットパンチア−ト拡大図
