ドットパンチア−トAタイプ グラデ−ション事例②

(ドットパンチア−トAタイプ新金型のお知らせ 2015/06/05)
新金型として、Aタイプが対応できるようになりました。但し、従来金型(小径4.5φ&大径
8φ)から
小径は4φ、大径7φへと変更されています。センタ−ピッチ及び配列の変更はござ
いません。詳細
イメ−ジ図は、下図の新AタイプのCAD図をご覧ください。
(重要なお知らせ)
下記ドットパンチア−トのAタイプ(4.5φ&8φ/12P)は、現在金型及び機械不良の為、製作
を見合わせています。再開または新しい金型への移行が進みましたらネット上でお知らせいた
します。Bタイプは対応しています。もしBタイプに近い金型でお考えの場合は、当社営業部
にご相談ください。

ドットパンチア−ト 新Aタイプ金型
ドットパンチア−ト 新Aタイプ金型

どの事例も左の穴(4φと7φ)と穴の配列が基本
べ−スになります。ただ配列させるかどうか
は自由に決めれます。下記はグラデ−ション
イメ−ジ事例②で、7φの大きい方の穴で上か
ら下へグラデ−ションをかけ6ブロックに区
切りを付けたイメ−ジの事例です。パネルに
表情が生れ、見せたい部分と見せたくない部
分に変化を持たせる場合等にも有効です。

対応 アルミ 2.0T 下記イメ−ジ約800X1350
総合開口率 19.5%

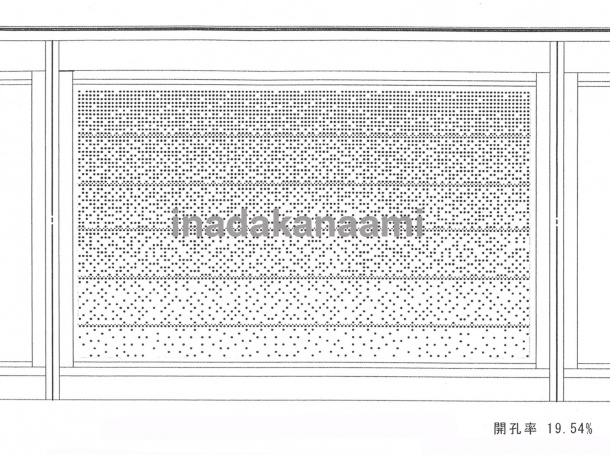

グラデ−ション事例②  開口率19.5%のドットパンチア−ト拡大図

グラデ−ション事例②  開口率19.54%のドットパンチア−ト拡大図
グラデ−ション事例②  開口率19.54%のドットパンチア−ト拡大図
