ドットパンチア-トAタイプ レンガ模様事例①

(ドットパンチア-トAタイプ新金型のお知らせ 2015/06/05)
新金型として、Aタイプが対応できるようになりました。但し、従来金型(小径4.5φ&大径8φ)から
小径は4φ、大径7φへと変更されています。センタ-ピッチ及び配列の変更はございません。詳細
イメ-ジ図は、下図の新AタイプのCAD図をご覧ください。
(重要なお知らせ)
下記ドットパンチア-トのAタイプ(4.5φ&8φ/12P)は、現在金型及び機械不良の為、製作を見合
わせています。再開または新しい金型への移行が進みましたらネット上でお知らせいたします。Bタ
イプは対応しています。もしBタイプに近い金型でお考えの場合は、当社営業部にご相談ください。


どの事例も左の穴(4φと7φ)と穴の配列が基本
べ-スになります。ただ配列させるかどうかは自
由に決めれます。下記はレンガ模様事例①で、
7φで千鳥配列で描かれたレンガのイメ-ジを描
き、各レンガ内部に4φでグラデ-ションをかけた
イメ-ジで描いています。開口率は15%と低目の
事例です。レンガや穴部分の大きさやグラデ-シ
ョンを変えるとまた違ったイメ-ジを楽しめます。

対応 アルミ 2.0T 下記イメ-ジ約800X1350
開口率 15%

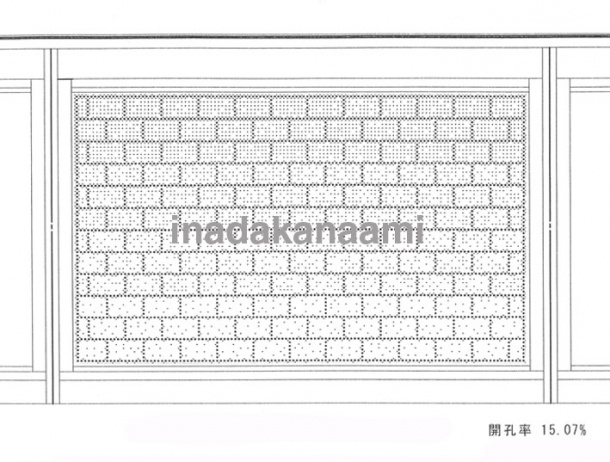

レンガ模様事例①  開口率 15%のドットパンチア-ト拡大図   (画像をクリックすると拡大しましす。)

レンガ模様事例① (ドットパンチア-ト)  開口率 15%のドットパンチア-ト拡大図
レンガ模様事例① (ドットパンチア-ト)  開口率 15%のドットパンチア-ト拡大図
