ドットパンチア-トAタイプ チェッカ-模様事例②

(ドットパンチア-トAタイプ新金型のお知らせ 2015/06/05)
新金型として、Aタイプが対応できるようになりました。但し、従来金型(小径4.5φ&大径8φ)から
小径は4φ、大径7φへと変更されています。センタ-ピッチ及び配列の変更はございません。詳細
イメ-ジ図は、下図の新AタイプのCAD図をご覧ください。
(重要なお知らせ)
下記ドットパンチア-トのAタイプ(4.5φ&8φ/12P)は、現在金型及び機械不良の為、製作を見合
わせています。再開または新しい金型への移行が進みましたらネット上でお知らせいたします。Bタ
イプは対応しています。もしBタイプに近い金型でお考えの場合は、当社営業部にご相談ください。


どの事例も左の穴(4φと7φ)と穴の配列が基本
べ-スになります。ただ配列させるかどうかは自

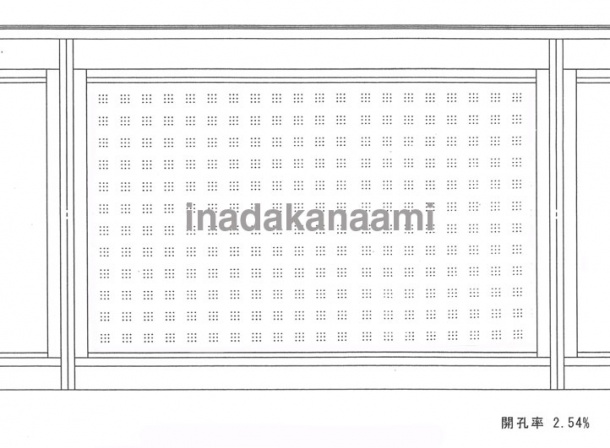

由に決めれます。下記はチェッカ-イメ-ジ事例
②で、4φのみを配列させたシンプルなイメ-ジで
開口率も低い事例ですが、それゆえに角穴部分
が離れて見ると反対に抜いたように見えます。
2.5%の開口率ですから内外はほとんど見えない
目隠しパネルのイメ-ジになります。大きな7φを
使ったり角穴部分の大きさを変えるとまた違った
イメ-ジを楽しめます。

対応 アルミ 2.0T 下記イメ-ジ約800X1350
開口率 2.5%

チェッカ-事例②  開口率 2.5%のドットパンチア-ト拡大図

チェッカ-模様事例② (ドットパンチア-ト)  開口率 2.5%のドットパンチア-ト拡大図
チェッカ-模様事例② (ドットパンチア-ト)  開口率 2.5%のドットパンチア-ト拡大図
