ドットパンチア-トAタイプ さくら模様事例①

(ドットパンチア-トAタイプ新金型のお知らせ 2015/06/05)
新金型として、Aタイプが対応できるようになりました。但し、従来金型(小径4.5φ&大径8φ)から
小径は4φ、大径7φへと変更されています。センタ-ピッチ及び配列の変更はございません。詳細
イメ-ジ図は、下図の新AタイプのCAD図をご覧ください。
(重要なお知らせ)
下記ドットパンチア-トのAタイプ(4.5φ&8φ/12P)は、現在金型及び機械不良の為、製作を見合
わせています。再開または新しい金型への移行が進みましたらネット上でお知らせいたします。Bタ
イプは対応しています。もしBタイプに近い金型でお考えの場合は、当社営業部にご相談ください。


どの事例も左の穴(4φと7φ)と穴の配列が基本
べ-スになります。ただ配列させるかどうかは自
由に決めれます。下記は桜模様事例①です。
様々な、模様や画像を再現する場合、小穴の
4φと大穴7φを散らばらして表現します。描きた
い模様が細かいものである場合は、穴が決めら
れている以上大きな板でないと表現出来ない場
合も多々あります。2枚以上の複数枚の板で分
割して1つの画像を描く事もあります。

対応 アルミ 2.0T 下記イメ-ジ約800X1350
開口率 20%

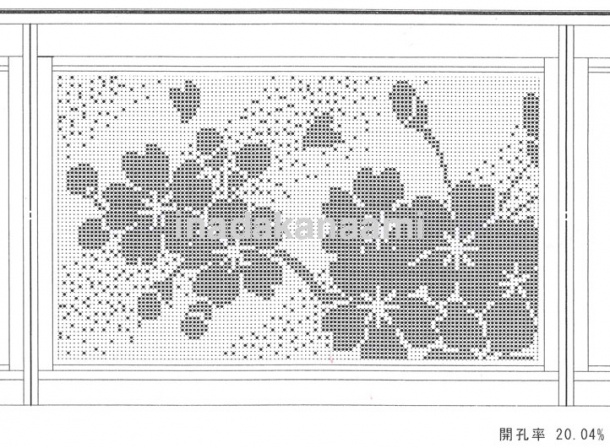

桜模様事例①  開口率 20%のドットパンチア-ト拡大図   (画像をクリックすると拡大しましす。)

桜模様事例① (ドットパンチア-ト)  開口率 20%のドットパンチア-ト拡大図
桜模様事例① (ドットパンチア-ト)  開口率 20%のドットパンチア-ト拡大図
