ドットパンチア-トAタイプ図面事例集 (装飾向パンチングメタル)

(ドットパンチア-トAタイプ新金型のお知らせ 2015/06/05)
新金型として、Aタイプが対応できるようになりました。但し、従来金型(小径4.5φ&大径8φ)から
小径は4φ、大径7φへと変更されています。センタ-ピッチ及び配列の変更はございません。詳細
イメ-ジ図は、下図の新AタイプのCAD図をご覧ください。
(重要なお知らせ)
下記ドットパンチア-トのAタイプ(4.5φ&8φ/12P)は、現在金型及び機械不良の為、製作を見合
わせています。再開または新しい金型への移行が進みましたらネット上でお知らせいたします。Bタ
イプは対応しています。もしBタイプに近い金型でお考えの場合は、当社営業部にご相談ください。

ドットパンチア-トA パンチングメタル配列
ドットパンチア-トA パンチングメタル配列

ここではドットパンチア-トのAタイプを使用す
る仮定で4φ穴と7φの穴で構成したCADで描
いたイメ-ジ図案集をご紹介します。ドットパン
チア-トのパンチングメタルは、写真や絵等の
意匠を穴で表現する事は勿論できますが2種
類穴の配列や個数を変える事でパネルイメ-
ジの表情を変化させたり、1枚のパネルで開口
率差を変え透ける度合いの変化の表現で、見
え方を変えたパネルをつくる事ができます。製
作工程上通常のパンチングメタルより容易に
安価にできる事もメリットです。また穴を一定で
なく配列して使う事で風切り音を軽減させる効果もあるようです。一応穴配列のベ-スと決め事はあ
りますが、他のデザインパンチングメタルに対しコストも踏まえた意匠表現の可能性があります。下
記のパンチングメタルイメ-ジを御選択頂くか、イメ-ジ画像、イラストなどからでもデ-タをつくる事
ができます。価格を決定する為には、材質・板厚・寸法・枚数が必要です。また製作枚数にも価格差
があらわれ、同一デザインで枚数が有る場合とバラバラの意匠が1枚ずつ違う場合も価格差が出ま
すので御注意下さい。詳しくは、当社営業部までご使用になるイメ-ジや寸法及び種類を添えてお
問い合わせ下さい。
【ドットパンチア-トでのパンチングメタルデザインについて】
CADやイラストレ-タ-やフォトショップなどでパネルの原寸に基づいたデザインを描いて頂くと確
実にイメ-ジ通りのパンチングメ原図が仕上がりますが、それらの知識のない方でも方眼紙等を用
いて、ご希望寸法の1/10や1/5の縮尺の紙を切りそこに画像やイメ-ジを書き込んで頂いたり貼り
こんで頂いたりして頂きますと、その画像をスキャナで読み込んでデ-タをつくる事ができます。また、
一からオリジナルのデザインを御希望の方にも別途費用を頂きますが、ご相談をお受けします。尚、
当社では肖像権や意匠権等で守られた画像の模造と思われる案件には対応できませんのでご了
承ください。

ランダムパンチングメタル配列パタ-ン事例

(重要なお知らせ) 下記の件は2015年6月より4φ&7φで対応しています。
下記ドットパンチア-トのAタイプ(4.5φ&8φ/12P)は、現在金型及び機械不良の為、製作を見合
わせています。再開または新しい金型への移行が進みましたらネット上でお知らせいたします。Bタ
イプは対応しています。もしBタイプに近い金型でお考えの場合は、当社営業部にご相談ください。
下記のテキスト文字やcad画像をクリックするとイメ-ジ図の個別説明ペ-ジに移動します。

ランダム① 開口率 10%
ランダム① 開口率 10%

ランダム② 開口率 20%
ランダム② 開口率 20%


ランダム③ 開口率 30%
ランダム③ 開口率 30%

ランダム④ 開口率 40%
ランダム④ 開口率 40%

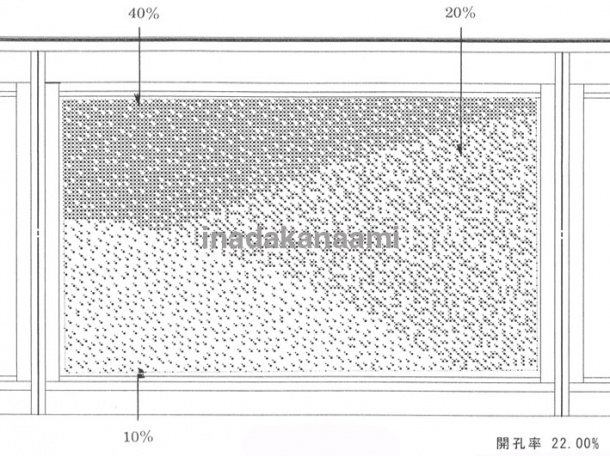

ランダム⑤ 開口率 22%  上記の①と②と④パタ-ンの混合です。
ランダム⑤ 開口率 22%  上記の①と②と④パタ-ンの混合です。


グラデ-ションパンチングメタル配列パタ-ン事例

下記のテキスト文字や画像をクリックすると個別ペ-ジに移動します。







チェッカ-模様パンチングメタルイメ-ジ事例 (ドットパンチア-ト)

下記のテキスト文字や画像をクリックすると個別ペ-ジに移動します。

チェッカ-事例① 開口率 37.7% ドットパンチア-ト
チェッカ-事例① 開口率 37.7% ドットパンチア-ト

チェッカ-事例② 開口率 2.5% ドットパンチア-ト
チェッカ-事例② 開口率 2.5% ドットパンチア-ト

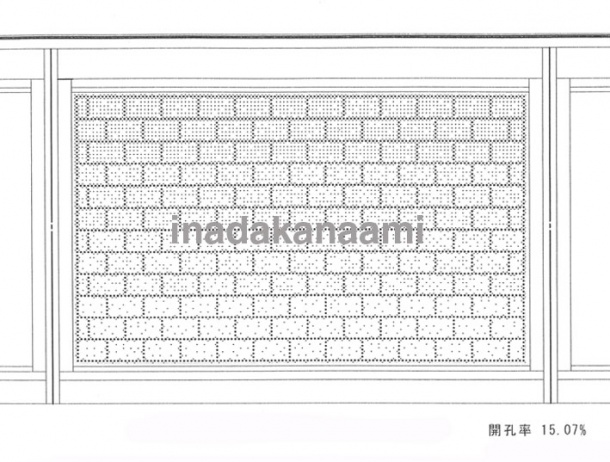

レンガ模様事例①パンチングメタルイメ-ジ事例 (ドットパンチア-ト)

下記のテキスト文字や画像をクリックすると個別ペ-ジに移動します。

レンガ模様事例①
レンガ模様事例①

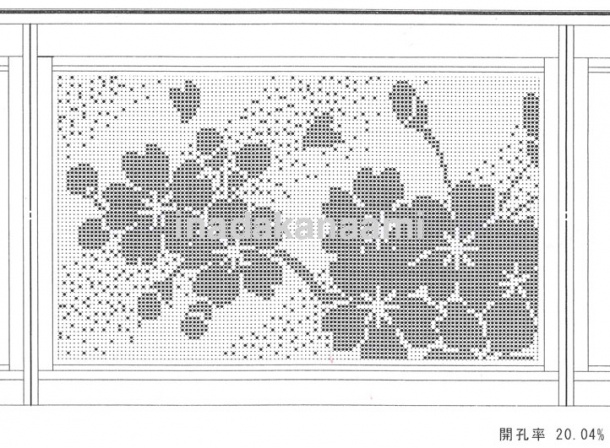

さくら模様事例①パンチングメタルイメ-ジ事例 (ドットパンチア-ト)

下記のテキスト文字や画像をクリックすると個別ペ-ジに移動します。

ドットパンチア-トAタイプ さくら模様事例①
ドットパンチア-トAタイプ さくら模様事例①


ラティス模様パンチングメタルイメ-ジ事例 (ドットパンチア-ト)

下記のテキスト文字や画像をクリックすると個別ペ-ジに移動します。

ドットパンチア-ト ラティス模様事例①
ドットパンチア-ト ラティス模様事例①

ドットパンチア-ト ラティス模様事例②
ドットパンチア-ト ラティス模様事例②




当社パンチングメタル対応詳細

【当社取扱材質】
鉄板材 :鉄板(SPCC・SPHC-P・SS400・SS41 ) 表面処理鋼板(ボンデ・亜鉛鉄板(SPG)・スーパ-ダイマ)
ステンレス線材 :SUS304・SUS316・SUS316L・SUS310・SUS310S・SUS430・Ni(ニッケル) 他
ステンレス板材 :材質は線材同様。表面仕上(N0.1・2B・BA・HL(ヘヤ-ライン)・鏡面・バイブレ-ション)他
アルミ板材 : A1050P・A1100P・A5052P・A6063他 アルマイト仕上材(クリア)・輸入アルミ材 他
その他の取扱金属 : 真鍮・銅・ブロンズ・リン青銅・チタン・インコネル・ハステロイ・ヘルテン 他

【当社2次製品加工】
ハサミ切断・ハンドシャ-・台切り・スリッタ-・型抜き・プレス加工・セットプレス・金網曲加工・シャ-リング
曲加工(各種ベンダ-・折り曲げ機・ロール)・レ-ザ-加工・タレパン加工・パンチ加工・セットプレス
旋盤加工・エンドミル切削・ボ-ル盤穴明・各種溶接加工(アルゴン溶接・スポット溶接・半自動溶接他) 他

【当社取扱製品表面仕上】
焼付塗装(アクリル焼付塗装・ウレタン焼付塗装・フッソ焼付塗装・メラミン焼付塗装・粉体焼付塗装・錆止め他)
各種研磨仕上(ヘヤ-ライン・バイブレ-ション・サテン・鏡面他)
ショット仕上(サンドブラスト・ビ-ズショット他)
アルマイト仕上・電解着色仕上・電解研磨仕上・ワイヤ-ブラシ仕上・各種錆(さび)仕上
各種染色仕上(黒・赤)他

【当社製品寸法の単位表記】
mm(ミリ)・m(1m=1000mm)・尺(1尺=303.03mm)・寸(1寸=30.3mm)・フィ-ト(1フィ-ト=304.8mm)・㎡(平米)
μ(ミクロン) 1000μ=1mm・kg(1kg=1000g)・mesh(メッシュ) 1インチにおける網目数・mm目・φ(パイ) 他

【パンチングメタル製品の単位表記と意味】
穴の大きさ:φ(パイ)、D = DIAMETER = 穴の直径 P = CENTER PICH = 穴と穴の中心から中心
T = THICKNESS = 板の厚み 穴の配列(60度千鳥・45度角千鳥・並列・逆千鳥)

【当社取扱製品のJIS規格】 パンチングメタルはJIS規格なし。
エキスパンドメタル JIS G 3351 ・ 溶接金網 JIS G 3511 ・ 菱形金網 JIS G 3552
クリンプ金網 JIS G 3553・亀甲金網 JIS G 3554 ・ 織金網 JIS G 3555
工業用織金網 JIS G 3556 ・ 標準ふるい JIS Z 8801-1

【建設業の許可】
大阪府知事許可(般-26) 板金工事業/内装仕上工事業   2級施工管理技士在籍。
