ドットパンチア-トAタイプ グラデ-ション事例①

(ドットパンチア-トAタイプ新金型のお知らせ 2015/06/05)
新金型として、Aタイプが対応できるようになりました。但し、従来金型(小径4.5φ&大径8φ)から
小径は4φ、大径7φへと変更されています。センタ-ピッチ及び配列の変更はございません。詳細
イメ-ジ図は、下図の新AタイプのCAD図をご覧ください。
(重要なお知らせ)
下記ドットパンチア-トのAタイプ(4.5φ&8φ/12P)は、現在金型及び機械不良の為、製作を見合
わせています。再開または新しい金型への移行が進みましたらネット上でお知らせいたします。Bタ
イプは対応しています。もしBタイプに近い金型でお考えの場合は、当社営業部にご相談ください。


どの事例も左の穴(4φと7φ)と穴の配列が基本
べ-スになります。ただ配列させるかどうかは自
由に決めれます。下記はグラデ-ションイメ-ジ
事例①で、上部の開口率が高い部分から下部に
向けて開口率が低くなるようグラデ-ションをか
けた事例です。パネルに表情が生れ、見せたい
部分と見せたくない部分に変化を持たせる場合
等にも有効です。

対応 アルミ 2.0T 下記イメ-ジ約800X1350
総合開口率 24.4%

グラデ-ション事例①  開口率24.4%のドットパンチア-ト拡大図

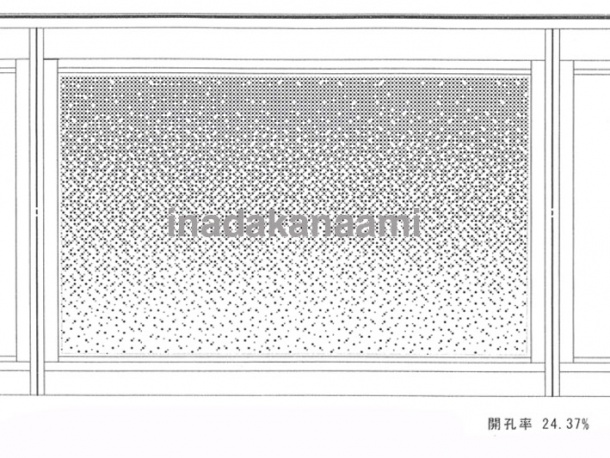

グラデ-ション事例①  開口率24.37%のドットパンチア-ト拡大図
グラデ-ション事例①  開口率24.37%のドットパンチア-ト拡大図
